Внутренние труборезы

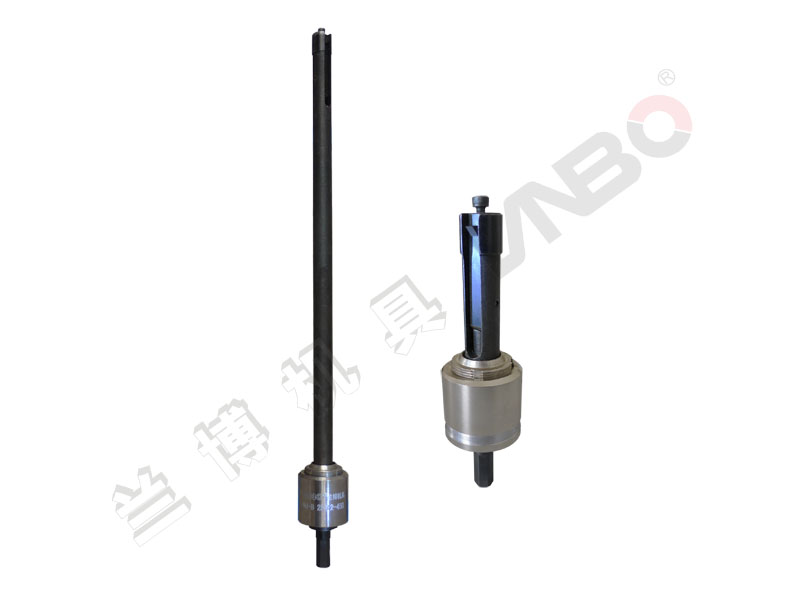

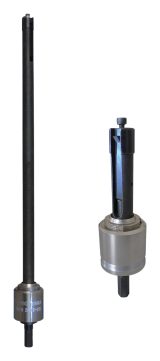

Внутренний труборез DNQ-B
Внутренний труборез для работы с экстрактором: перед извлечением отрезает старые трубы изнутри у опорной перегородки.
Наружный диаметр трубыφ12–φ38 mm
Стенка трубы0.3–2 mm
Глубина реза70 мм (по заказу; удлиненные исполнения до 5000 мм)
Характеристики
| Модель | Наружный диаметр трубы (мм) | Стенка (мм) | Длина по заказу (мм) |
|---|---|---|---|
| DNQ-B-12 | 12 | 1 | – |
| DNQ-B-12.7 | 12.7 | 0.5 | – |
| DNQ-B-15 | 15 | 1 | – |
| DNQ-B-16 | 16 | 1 | – |
| DNQ-B-L-16 | 16 | 1 | 35 |
| DNQ-B-L-16 | 16 | 1 | 100 |
| DNQ-B-L-16 | 16 | 1 | 170 |
| DNQ-B-L-16 | 16 | 1.4 | 35 |
| DNQ-B-L-16 | 16 | 1.4 | 70 |
| DNQ-B-19 | 19 | 1 | – |
| DNQ-B-20 | 20 | 1 | – |
| DNQ-B-22 | 22 | 1 | – |
| DNQ-B-25 | 25 | 1 | – |
| DNQ-B-25 | 25 | 2 | – |
| DNQ-B-28 | 28 | 1 | – |
| DNQ-B-30 | 30 | 1 | – |
| DNQ-B-32 | 32 | 1 | – |
| DNQ-B-37 | 37 | 1.5 | – |
Модели DNQ-B подбираются по наружному диаметру и толщине стенки трубы. Пустая графа «длина по заказу» означает стандартные 70 мм; удлиненные исполнения (-L) — до 5000 мм. Другие размеры — по запросу.
| Наружный диаметр трубы | φ12–φ38 mm |
|---|---|
| Стенка трубы | 0.3–2 mm |
| Глубина реза | 70 мм (по заказу; удлиненные исполнения до 5000 мм) |
| Материалы труб | Медь, алюминий, титан, нержавеющая сталь |
| Масса | 0,5–1,2 кг (удлиненное исполнение 1–1,5 кг) |
| Use | Режет изнутри трубы у опорной перегородки; используется с экстрактором труб |
Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.
Описание
Применение:
DNQ-B разработан специально для резки за трубной решеткой. Это необходимый инструмент перед извлечением труб. Внутренний труборез DNQ-B широко применяется в энергетике, нефтехимии и холодильной промышленности.

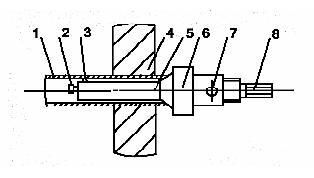

Схемы изделия:
① Трубы ② Установочный винт ③ Резец ④ Трубная решетка
⑤ Резцедержатель ⑥ Опорная втулка ⑦ Регулировочная втулка ⑧ Шестигранный привод
Технические характеристики:
|
Модель |
Материал трубы |
Наружный диаметр труб |
Толщина стенки трубы |
Длина реза |
Масса |
|
DNQ-B |
Медь Титан Нержавеющая сталь |
Φ12-Φ38 |
0.3-2 |
60 (по заказу) |
0.5-1.2 |
Примечание:
1. Устанавливается на электрическую или пневматическую дрель.
2. Для резки толстостенных труб используйте специальный низкооборотный электродвигатель Lanbo.
3. Каждый труборез подходит только к одному внутреннему диаметру трубы, поэтому при заказе укажите наружный диаметр и толщину стенки трубы, а также толщину трубной решетки.
Применение и решение проблем
Как быстрее извлекать трубы из конденсатора или теплообменникаИзвлечение старых труб — часто самый медленный этап перетрубовки. Предварительная отрезка труб и правильно подобранный гидравлический экстрактор заметно сокращают сроки.Отрезка старых труб перед извлечением: внутренние труборезы и труборезы для толстостенных трубСтарые трубы обычно отрезают изнутри перед извлечением. Внутренний труборез или станок для резки труб выбирают по материалу и толщине стенки трубы и месту реза.Перетрубовка конденсатора в сжатый срок остановаПри фиксированном окне простоя перетрубовку нужно спланировать заранее: этапы работ, количество инструмента и бригаду. Поставка инструмента вместе с бригадой сокращает простои на объекте.Негерметичные трубки теплообменника: глушить или менять?Несколько течей обычно устраняют заглушками. Когда число заглушенных трубок приближается к проектному запасу, падает эффективность или трубки повсеместно утонены, пора выполнять перетрубовку или менять трубный пучок.Конденсаторы электростанций: перетрубовка и новые блокиПеретрубовка, аварийный ремонт и установка труб в новых поверхностных конденсаторах: инструмент для извлечения, резки, развальцовки, сварки и проверки герметичности, а также бригады на объект.
Частые вопросы
Что такое Внутренний труборез DNQ-B?
Внутренний труборез DNQ-B входит в линейку Внутренние труборезы компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.
Как получить предложение или помощь в подборе Внутренний труборез DNQ-B?
Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.
Можете прислать каталог и прайс-лист?
Да. Пришлите данные о трубах по e-mail — мы отправим страницы каталога и предложение по подходящим моделям.
