기술 사양
| 모델 | 튜브 외경(mm) | 두께(mm) | 주문 길이(mm) |
|---|---|---|---|
| DNQ-B-12 | 12 | 1 | – |
| DNQ-B-12.7 | 12.7 | 0.5 | – |
| DNQ-B-15 | 15 | 1 | – |
| DNQ-B-16 | 16 | 1 | – |
| DNQ-B-L-16 | 16 | 1 | 35 |
| DNQ-B-L-16 | 16 | 1 | 100 |
| DNQ-B-L-16 | 16 | 1 | 170 |
| DNQ-B-L-16 | 16 | 1.4 | 35 |
| DNQ-B-L-16 | 16 | 1.4 | 70 |
| DNQ-B-19 | 19 | 1 | – |
| DNQ-B-20 | 20 | 1 | – |
| DNQ-B-22 | 22 | 1 | – |
| DNQ-B-25 | 25 | 1 | – |
| DNQ-B-25 | 25 | 2 | – |
| DNQ-B-28 | 28 | 1 | – |
| DNQ-B-30 | 30 | 1 | – |
| DNQ-B-32 | 32 | 1 | – |
| DNQ-B-37 | 37 | 1.5 | – |
DNQ-B 모델은 튜브 외경과 두께에 맞춰 선정합니다. 주문 길이가 비어 있으면 표준 70 mm입니다. 롱리치(-L)형은 최대 5000 mm까지 가능합니다. 기타 규격은 문의해 주십시오.
| 튜브 외경 | φ12–φ38 mm |
|---|---|
| 튜브 두께 | 0.3–2 mm |
| 절단 깊이 | 70 mm(주문 제작, 롱리치형은 최대 5000 mm) |
| 튜브 재질 | 동, 알루미늄, 티타늄, 스테인리스 |
| 중량 | 0.5–1.2 kg(롱리치형 1–1.5 kg) |
| 용도 | 지지판 위치에서 튜브 내부를 절단, 튜브 발출기와 함께 사용 |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.
상세 설명
용도:
DNQ-B는 튜브시트 너머를 절단하도록 전용 설계되었습니다. 튜브 인출 공정 전에 반드시 필요한 공구입니다. 당사의 DNQ-B 튜브 내경 커터는 발전, 석유화학, 냉동 산업에서 널리 사용되고 있습니다.

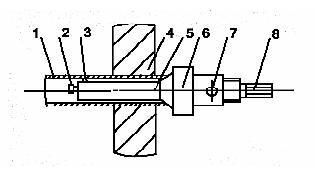

제품 구성도:
①튜브 ② 고정 나사 ③ 바이트 ④튜브시트
⑤툴 바 ⑥지지 슬리브 ⑦조정 칼라 ⑧육각 드라이브
기술 사양:
|
모델 |
튜브 재질 |
적용 튜브 외경 |
튜브 두께 |
절단 길이 |
중량 |
|
DNQ-B |
동 티타늄 스테인리스강 |
Φ12-Φ38 |
0.3-2 |
60 (주문 제작 가능) |
0.5-1.2 |
참고:
1. 전동 또는 에어 드릴에 장착합니다.
2. 후육관을 절단할 때는 Lanbo 전용 저속 전동 모터를 사용하십시오.
3. 튜브 커터 1개는 1가지 튜브 내경에만 맞으므로, 주문 시 튜브 외경, 튜브 두께, 튜브시트 두께를 지정해 주십시오.
적용 분야와 문제 해결
복수기·열교환기 튜브를 더 빨리 인출하는 방법튜브 교체에서 기존 튜브 인출은 가장 오래 걸리는 단계인 경우가 많습니다. 튜브를 먼저 절단하고 알맞은 유압 튜브 발출기를 쓰면 일정이 크게 달라집니다.인출 전 기존 튜브 절단: 튜브 내경 커터와 후육관 커터기존 튜브는 보통 인출 전에 안쪽에서 절단합니다. 튜브 재질, 두께, 절단 위치에 따라 튜브 내경 커터나 튜브 절단기를 선택합니다.촉박한 정비 일정 안에 복수기 튜브 교체하기정비 기간이 정해져 있으면 작업 단계, 공구 수량, 인력을 미리 계획해야 합니다. 공구와 인력을 함께 투입하면 현장 대기 시간이 줄어듭니다.열교환기 튜브 누설: 플러깅할까, 튜브를 교체할까?누설이 몇 개뿐이면 보통 플러깅합니다. 플러깅한 튜브 수가 설계 여유에 가까워지거나, 성능이 떨어지거나, 튜브 전반의 두께가 얇아졌다면 튜브 교체나 번들 교체를 할 때입니다.발전소 복수기: 튜브 교체 및 신규 호기표면 복수기의 튜브 교체, 긴급 보수, 신규 호기 튜브 설치: 튜브 인출, 절단, 확관, 용접, 누설 검사 공구와 현장 인력을 제공합니다.
자주 묻는 질문
DNQ-B 튜브 내경 커터은(는) 무엇입니까?
DNQ-B 튜브 내경 커터은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 튜브 내경 커터 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.
DNQ-B 튜브 내경 커터 견적이나 선정 상담은 어떻게 받습니까?
튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.
카탈로그와 가격표를 받을 수 있습니까?
네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.
