Motores de expansionado eléctricos

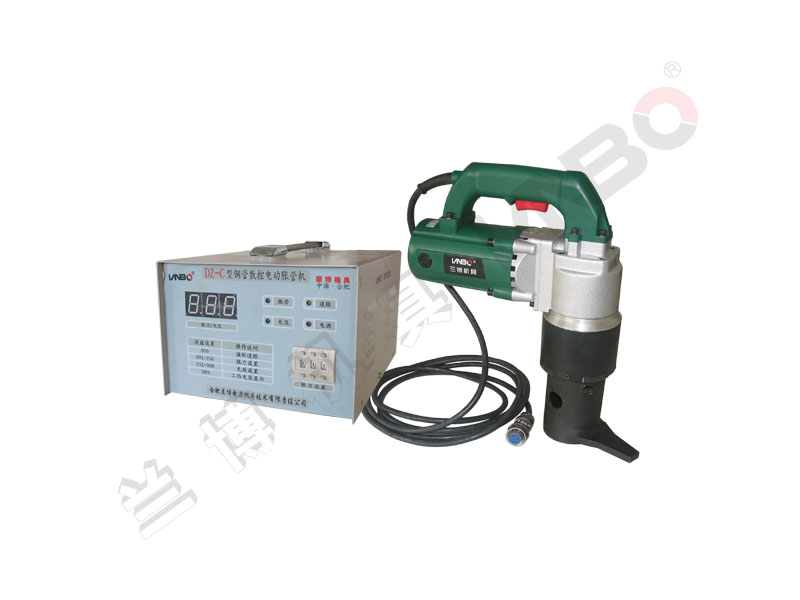

Motor de expansionado eléctrico DZ-C 159
Motor de expansionado eléctrico para tubos grandes de pared gruesa de acero al carbono, inoxidable y aleado, Φ109–Φ159 mm.
DE del tuboΦ109–Φ159 mm
Torque de salida3500 N·m / 2581 ft·lbf
Peso del motor19 kg
Especificaciones
| Modelo | DE del tubo (mm) | Pared del tubo (mm) | Materiales del tubo | Reducción de pared (%) | Torque de salida (N·m) | Torque de salida (ft·lbf) | Potencia del motor (W) | Peso del motor (kg) |
|---|---|---|---|---|---|---|---|---|
| DZ-C 76 | Φ45–Φ76 | 1.0–4.0 | Acero al carbono, inoxidable, aleado | 4–6 | 1200 | 885 | 680 | 6.3 |
| DZ-C 108 | Φ76–Φ108 | 4.0–8.0 | Acero al carbono, inoxidable, aleado | 2–8 | 2000 | 1475 | 880 | 13 |
| DZ-C 159 | Φ109–Φ159 | 4.0–12 | Acero al carbono, inoxidable, aleado | 2–8 | 3500 | 2581 | 880 | 19 |
| DE del tubo | Φ109–Φ159 mm |
|---|---|
| Torque de salida | 3500 N·m / 2581 ft·lbf |
| Peso del motor | 19 kg |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
Aplicación:
Expansionado de tubos ferrosos de gran diámetro (109 a 159 mm) o pared gruesa.
El DZ-C 159 es ideal para tubos de acero inoxidable, al carbono y aleado.
Se usa ampliamente para expandir tubos en las industrias del petróleo, química, calderas y construcción naval.
Características:
El torque se programa en la caja electrónica de control; el motor hace avanzar el expansor, se detiene y retrocede automáticamente al alcanzar el torque seleccionado.
Los motores de expansionado DZ-C 159 incluyen mango de reacción para mayor palanca.
El kit incluye:
Caja electrónica de control de torque
Motor de expansionado eléctrico
Conector de mandril
Mango de reacción
Mango auxiliar
Escobilla del motor
Fusible de la caja de control
Datos técnicos:
|
Modelo |
Material del tubo |
DE del tubo (mm) |
Espesor de pared del tubo (mm) |
Tasa de expansión (%) |
Torque de salida (Nm) |
Potencia de entrada (w) |
Velocidad nominal (rpm) |
Peso del motor de expansionado (kg) |
|
DZ-C 159 |
Acero al carbono, acero inoxidable, acero aleado |
Φ109-Φ159 |
4-12 |
2-8 |
3500 |
880 |
3 |
19 |
Nota:
1. Monofásico, tensión 220 V ±10 %, frecuencia 50–60 Hz.
2. Retroceso automático al alcanzar el torque seleccionado.
3. Con botones de retroceso manual
Aplicaciones y solución de problemas
Expansión de tubos de acero de pared gruesa y gran diámetroLos tubos grandes de pared gruesa de acero al carbono y aleado necesitan más torque del que dan los motores estándar. Use un motor eléctrico para tubos grandes o un motor de expansionado hidráulico.Mantenimiento de intercambiadores de calor en refinerías y petroquímicaExpansión en zonas peligrosas, tubos de pared gruesa y juntas acampanadas, prueba de fugas en extremos de tubo y biselado de tubería: motores de expansionado neumáticos e hidráulicos antideflagrantes y motores para tubos grandes.
Preguntas frecuentes
¿Qué es Motor de expansionado eléctrico DZ-C 159?
Motor de expansionado eléctrico DZ-C 159 forma parte de la gama Motores de expansionado eléctricos de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.
¿Cómo obtengo una cotización o asesoría de selección para Motor de expansionado eléctrico DZ-C 159?
Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.
¿Pueden enviarme catálogo y lista de precios?
Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
