Motores de expansionado eléctricos
Motor de expansionado eléctrico serie ES2

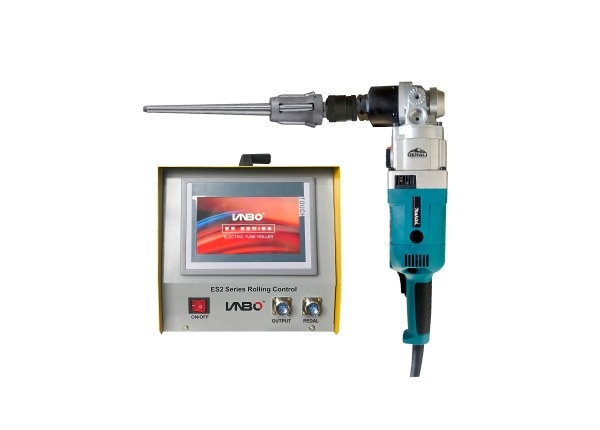

Controlador de expansionado ES2 con pantalla táctil que acciona distintos motores eléctricos, con registro de cada expansión para trazabilidad completa.
Rango de torque2–100 N·m / 1,5–73,8 ft·lbf (motores habituales); 65–200 N·m / 47,9–147,5 ft·lbf con el motor ES2-57
ConfiguraciónControlador ES2 + motor eléctrico (motores compartidos con la serie ES anterior)
ControlPantalla táctil con registro de expansiones
Características
- Manejo con pantalla táctil
- Registra cada junta expandida para su trazabilidad
- Interruptor de pie para arrancar con las manos libres
- Procesador de 32 bits: resolución de torque 16 veces más fina que los modelos de 8 bits
- Contador de tubos integrado; salida de torque calibrada
Especificaciones

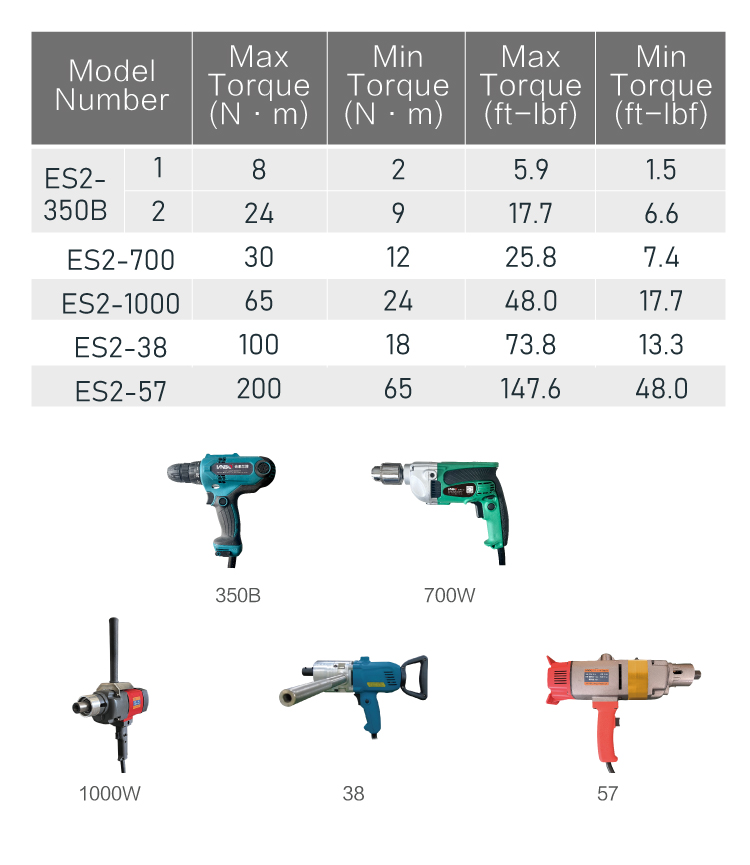

| Motor compatible | Potencia | Velocidad (rpm) | Rango de torque (N·m) | Rango de torque (ft-lbf) | Peso del motor (kg) |
|---|---|---|---|---|---|
| ES2-350B | 350 W | 500 / 1400 | 2–8 / 9–24 | 1.5–5.9 / 6.6–17.7 | 2.0 |
| ES-440 | 440 W | 1450 | 6–18 | 4.4–13.3 | 2.6 |
| ES-680 | 680 W | 680 | 10–28 | 7.4–20.7 | 3.3 |
| ES2 / ESD-700 | 700 W | 580 | 12–30 | 8.9–22.1 | 2.9 |
| ES-860 | 860 W | 660 | 15–28 | 11.1–20.7 | 2.7 |
| ES2-1000 | 1000 W | 300 | 24–65 | 17.7–47.9 | 7.0 |
| ES2-38 | — | 270 | 18–100 | 13.3–73.8 | 4.1 |
| ES2-57 | — | 90 | 65–200 | 47.9–147.5 | 7.9 |
| Rango de torque | 2–100 N·m / 1,5–73,8 ft·lbf (motores habituales); 65–200 N·m / 47,9–147,5 ft·lbf con el motor ES2-57 |
|---|---|
| Configuración | Controlador ES2 + motor eléctrico (motores compartidos con la serie ES anterior) |
| Control | Pantalla táctil con registro de expansiones |
| Materiales del tubo | Cobre, acero, titanio, aluminio |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción

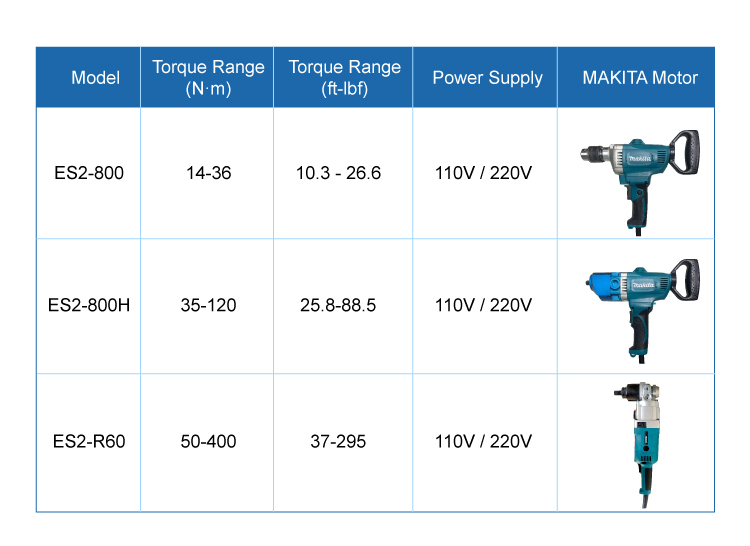

El ES2 es un controlador de expansionado. Acciona los motores ES-440, ES-680, ES-860, ES2-38, ES2-57 y otros, compartidos con la serie ES anterior; el motor se elige según el diámetro del tubo y el torque necesario. Con motores importados el rango de torque llega a 14–350 N·m.
Control de torque, retroceso automático, interfaz de texto sencilla con pantalla LCD y contador de expansiones integrado.
Aplicaciones y solución de problemas
Juntas expandidas con fugas después de la prueba hidrostática: causas y solucionesLas fugas en juntas tubo-placa tubular expandidas suelen deberse a falta o exceso de expansión, al estado del orificio o a un expansor inadecuado. Localice las juntas con fuga, reexpándalas y retube las que estén dañadas.Cómo fijar el torque de expansionado para distintos materiales y tamaños de tuboNo hay un valor único de torque de expansionado. El torque se fija con pruebas de expansión según la reducción de pared que exige su diseño, para el material, tamaño y pared del tubo y la placa tubular reales.Registro trazable de expansiones para inspectores y propietariosLos proyectos nucleares, de gran potencia y de exportación suelen exigir datos de expansión de cada junta. Los motores servo y eléctricos con registro integrado los exportan directamente.Cómo comprobar y calibrar el torque del motor de expansionadoLa salida del motor de expansionado deriva con el desgaste, y con ella la calidad de las juntas. Un probador dinámico de torque mide el torque real con la herramienta en marcha.Climatización y enfriadorasExpansión de tubos de cobre en enfriadoras, retubados en campo, limpieza de tubos de condensadores y evaporadores y limpieza de ductos de aire.Intercambiadores de calor para alimentos y farmaciaExpansión de tubos y curvas de acero inoxidable, y mantenimiento de intercambiadores sanitarios.
Preguntas frecuentes
¿Qué es Motor de expansionado eléctrico serie ES2?
Motor de expansionado eléctrico serie ES2 forma parte de la gama Motores de expansionado eléctricos de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.
¿Cómo obtengo una cotización o asesoría de selección para Motor de expansionado eléctrico serie ES2?
Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.
¿Pueden enviarme catálogo y lista de precios?
Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
