محركات توسيع الأنابيب الكهربائية

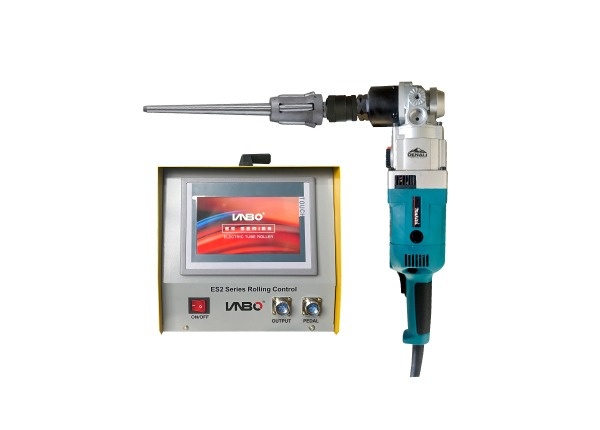

محرك توسيع أنابيب كهربائي من سلسلة ES2 (Electric Tube Roller)
وحدة تحكم لتوسيع الأنابيب من سلسلة ES2 بشاشة لمس، تشغّل مجموعة من المحركات الكهربائية، مع سجلات التوسيع لإمكانية تتبع كاملة.
نطاق عزم الدوران2–100 N·m / 1.5–73.8 ft·lbf (المحركات الشائعة)؛ 65–200 N·m / 47.9–147.5 ft·lbf مع المحرك ES2-57
التكوينوحدة تحكم ES2 + محرك كهربائي (محركات مشتركة مع سلسلة ES السابقة)
التحكمشاشة لمس مع سجلات التوسيع
المزايا
- تشغيل بشاشة اللمس
- يسجّل كل وصلة موسّعة لإمكانية التتبع
- مفتاح قدم لبدء التشغيل دون استخدام اليدين
- معالج 32-bit: دقة عزم أعلى بمقدار 16× مقارنة بطرازات 8-bit
- عدّاد أنابيب مدمج؛ خرج عزم دوران معايَر

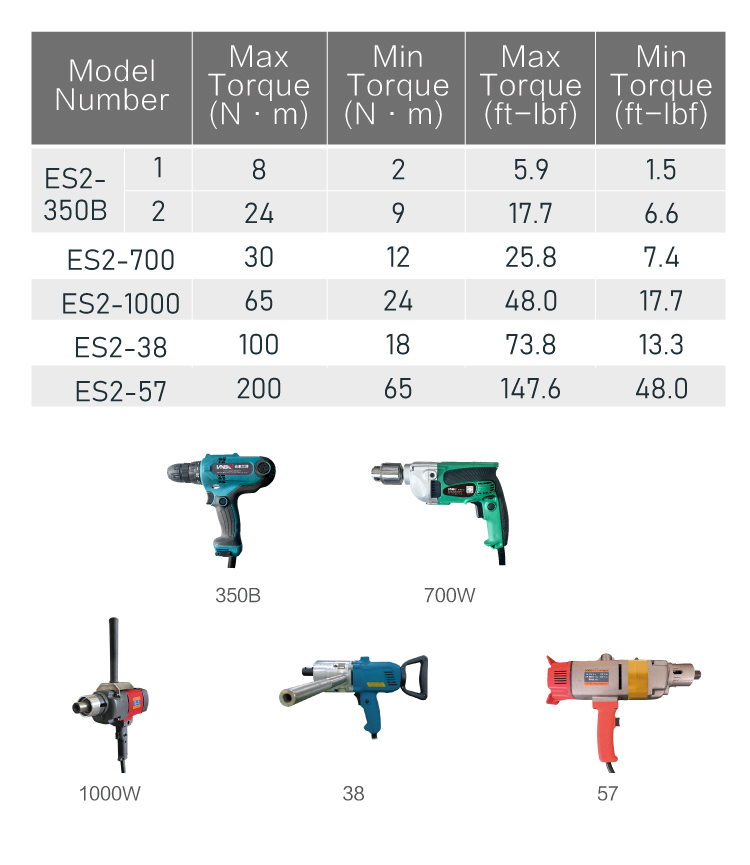

المواصفات
| المحرك المتوافق | القدرة | السرعة (rpm) | نطاق عزم الدوران (N·m) | نطاق عزم الدوران (ft-lbf) | وزن المحرك (kg) |
|---|---|---|---|---|---|
| ES2-350B | 350 W | 500 / 1400 | 2–8 / 9–24 | 1.5–5.9 / 6.6–17.7 | 2.0 |
| ES-440 | 440 W | 1450 | 6–18 | 4.4–13.3 | 2.6 |
| ES-680 | 680 W | 680 | 10–28 | 7.4–20.7 | 3.3 |
| ES2 / ESD-700 | 700 W | 580 | 12–30 | 8.9–22.1 | 2.9 |
| ES-860 | 860 W | 660 | 15–28 | 11.1–20.7 | 2.7 |
| ES2-1000 | 1000 W | 300 | 24–65 | 17.7–47.9 | 7.0 |
| ES2-38 | — | 270 | 18–100 | 13.3–73.8 | 4.1 |
| ES2-57 | — | 90 | 65–200 | 47.9–147.5 | 7.9 |
| نطاق عزم الدوران | 2–100 N·m / 1.5–73.8 ft·lbf (المحركات الشائعة)؛ 65–200 N·m / 47.9–147.5 ft·lbf مع المحرك ES2-57 |
|---|---|
| التكوين | وحدة تحكم ES2 + محرك كهربائي (محركات مشتركة مع سلسلة ES السابقة) |
| التحكم | شاشة لمس مع سجلات التوسيع |
| مواد الأنابيب | النحاس، الفولاذ، التيتانيوم، الألومنيوم |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
ES2 وحدة تحكم لتوسيع الأنابيب، تشغّل المحركات ES-440 وES-680 وES-860 وES2-38 وES2-57 وغيرها، وهي محركات مشتركة مع سلسلة ES السابقة؛ ويُختار المحرك وفق مقاس الأنبوب وعزم الدوران المطلوب. ومع المحركات المستوردة يصل نطاق عزم الدوران إلى 14–350 N·m.
تحكم في عزم الدوران، دوران عكسي تلقائي، واجهة نصية سهلة بشاشة LCD، عدّاد توسيع مدمج.
التطبيقات وحل المشكلات
تسرب وصلات الأنابيب الموسّعة بعد الاختبار الهيدروستاتيكي: الأسباب والحلوليعود التسرب في وصلات الأنابيب الموسّعة بلوح الأنابيب غالباً إلى التوسيع الناقص أو الزائد، أو حالة ثقوب الأنابيب، أو استخدام موسّع غير مناسب. حدّدوا الوصلات المتسربة وأعيدوا توسيعها، واستبدلوا الأنابيب المتضررة.كيفية ضبط عزم توسيع الأنابيب حسب مادة الأنبوب ومقاسهلا توجد قيمة عزم واحدة لتوسيع الأنابيب. يُحدَّد العزم بالتوسيع التجريبي وفق نسبة ترقيق الجدار التي يتطلبها التصميم، وبحسب مادة الأنبوب الفعلية ومقاسه وسُمك جداره ولوح الأنابيب.سجلات توسيع قابلة للتتبع للمفتشين والجهات المالكةكثيراً ما تتطلب المشاريع النووية ومحطات الكهرباء الكبيرة ومشاريع التصدير بيانات التوسيع لكل وصلة. وتصدّر محركات توسيع الأنابيب الكهربائية وأنظمة السيرفو المزودة بخاصية التسجيل هذه البيانات مباشرة.كيفية فحص عزم محرك توسيع الأنابيب ومعايرتهينحرف العزم الذي يُخرجه محرك توسيع الأنابيب مع التآكل، وتنحرف معه جودة الوصلات. ويقيس جهاز اختبار العزم الديناميكي العزم الفعلي أثناء تشغيل الأداة.التكييف والتبريد ومبردات المياه (Chillers)توسيع الأنابيب النحاسية في مبردات المياه، واستبدال الأنابيب في الموقع، وتنظيف أنابيب المكثفات والمبخرات، وتنظيف مجاري الهواء.المبادلات الحرارية في صناعات الأغذية والأدويةتوسيع أنابيب الفولاذ المقاوم للصدأ والأكواع، وصيانة المبادلات الحرارية الصحية.
الأسئلة الشائعة
ما هو محرك توسيع أنابيب كهربائي من سلسلة ES2 (Electric Tube Roller)؟
محرك توسيع أنابيب كهربائي من سلسلة ES2 (Electric Tube Roller) من مجموعة محركات توسيع الأنابيب الكهربائية لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار محرك توسيع أنابيب كهربائي من سلسلة ES2 (Electric Tube Roller)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
