محركات توسيع الأنابيب الكهربائية

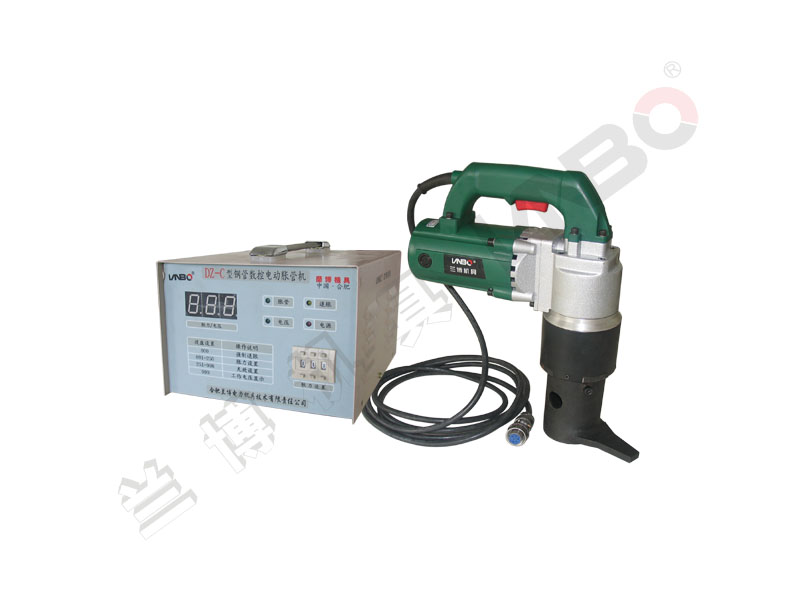

محرك توسيع أنابيب كهربائي DZ-C 159 (Electric Tube Roller)
محرك توسيع أنابيب كهربائي (Electric Tube Roller) للأنابيب الكبيرة سميكة الجدار من الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ، Φ109–Φ159 mm.
القطر الخارجي للأنبوبΦ109–Φ159 mm
عزم الدوران الناتج3500 N·m / 2581 ft·lbf
وزن المحرك19 kg
المواصفات
| الطراز | القطر الخارجي للأنبوب (mm) | سُمك جدار الأنبوب (mm) | مواد الأنابيب | نسبة ترقيق جدار الأنبوب (%) | عزم الدوران الناتج (N·m) | عزم الدوران الناتج (ft·lbf) | قدرة المحرك (W) | وزن المحرك (kg) |
|---|---|---|---|---|---|---|---|---|
| DZ-C 76 | Φ45–Φ76 | 1.0–4.0 | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ | 4–6 | 1200 | 885 | 680 | 6.3 |
| DZ-C 108 | Φ76–Φ108 | 4.0–8.0 | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ | 2–8 | 2000 | 1475 | 880 | 13 |
| DZ-C 159 | Φ109–Φ159 | 4.0–12 | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ | 2–8 | 3500 | 2581 | 880 | 19 |
| القطر الخارجي للأنبوب | Φ109–Φ159 mm |
|---|---|
| عزم الدوران الناتج | 3500 N·m / 2581 ft·lbf |
| وزن المحرك | 19 kg |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
الاستخدامات:
توسيع الأنابيب الحديدية ذات الأقطار الكبيرة (من 109 mm إلى 159 mm) و/أو الجدران السميكة.
محرك توسيع الأنابيب DZ-C 159 مثالي لأنابيب الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ.
يُستخدم هذا الجهاز على نطاق واسع لتوسيع الأنابيب في صناعات النفط والكيماويات والغلايات وبناء السفن.
المزايا:
يمكن ضبط عزم دوران المحرك من صندوق التحكم الإلكتروني في العزم، ويُدير المحرك موسّع الأنابيب في الاتجاه الأمامي، ثم يتوقف وينعكس اتجاه دورانه تلقائياً عند بلوغ عزم الدوران المحدد مسبقاً.
تأتي محركات توسيع الأنابيب DZ-C 159 مزودة بمقابض ثابتة لزيادة قوة الارتكاز.
تتضمن المجموعة:
صندوق التحكم الإلكتروني في العزم
محرك توسيع الأنابيب الكهربائي
وصلة عمود الموسّع (Mandrel)
مقبض ثابت لمقاومة عزم رد الفعل
مقبض مساعد
فرشاة المحرك
مصهر صندوق التحكم
نظرة فنية عامة:
|
الطراز |
مادة الأنبوب |
نطاق القطر الخارجي للأنابيب(mm) |
سُمك جدار الأنبوب (mm) |
نسبة التوسيع (%) |
عزم الدوران الناتج (Nm) |
قدرة الدخل (w) |
السرعة المقننة (r/min) |
وزن محرك توسيع الأنابيب (kg) |
|
DZ-C 159 |
الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ |
Φ109-Φ159 |
4-12 |
2-8 |
3500 |
880 |
3 |
19 |
ملاحظة:
1. أحادي الطور، جهد التغذية 220V±10%، التردد 50Hz-60Hz.
2. عكس اتجاه الدوران تلقائياً عند بلوغ عزم الدوران المحدد.
3. مزود بأزرار لعكس اتجاه الدوران يدوياً
التطبيقات وحل المشكلات
توسيع أنابيب الفولاذ ذات الجدران السميكة والأقطار الكبيرةتحتاج أنابيب الفولاذ الكربوني وسبائك الفولاذ الكبيرة ذات الجدران السميكة إلى عزم يفوق ما تقدمه محركات توسيع الأنابيب القياسية. استخدموا محرك توسيع أنابيب كهربائياً مخصصاً للأنابيب الكبيرة أو محرك توسيع أنابيب هيدروليكياً.صيانة المبادلات الحرارية في المصافي ومصانع البتروكيماوياتالتوسيع في المناطق الخطرة، والأنابيب سميكة الجدار والوصلات المفلّجة، إضافة إلى اختبار تسرب نهايات الأنابيب وشطف حواف الأنابيب: محركات توسيع أنابيب هوائية وهيدروليكية مقاومة للانفجار ومحركات توسيع الأنابيب الكبيرة.
الأسئلة الشائعة
ما هو محرك توسيع أنابيب كهربائي DZ-C 159 (Electric Tube Roller)؟
محرك توسيع أنابيب كهربائي DZ-C 159 (Electric Tube Roller) من مجموعة محركات توسيع الأنابيب الكهربائية لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار محرك توسيع أنابيب كهربائي DZ-C 159 (Electric Tube Roller)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
