تنظيف ثقوب الأنابيب وأدلة الأنابيب

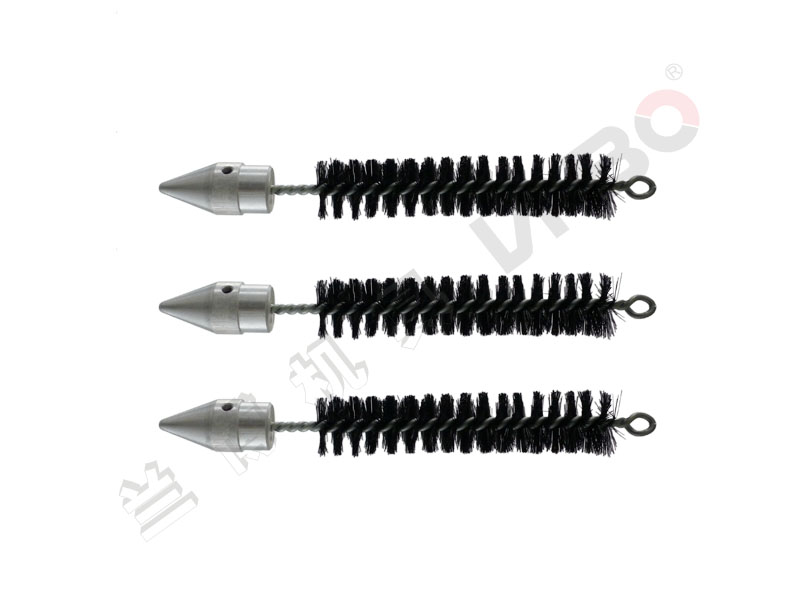

أدلة الأنابيب CY-1 (Tube Guides)
تحمي أدلة الأنابيب (Tube Pilots) نهاية الأنبوب وتوجّهه عبر حواجز التوجيه أثناء تركيب الأنابيب.
القطر الخارجي للأنبوبφ9.52–φ32 mm
سُمك جدار الأنبوب0.5–2.5 mm (BWG 13–25)
المواصفات
| الطراز | القطر الخارجي للأنبوب (mm) | القطر الخارجي للأنبوب (in) | سُمك الجدار (mm) | سُمك الجدار (BWG) |
|---|---|---|---|---|
| PDT-9.52 | 9.52 | 3/8" | 0.6 | 23 |
| PDT-12 | 12 | 0.47" | 1 | 19 |
| PDT-12.7 | 12.7 | 1/2" | 1 | 19 |
| PDT-15.88 | 15.88 | 5/8" | 0.9 | 20 |
| PDT-16 | 16 | 0.63" | 1.25 | 18 |
| PDT-16 | 16 | 0.63" | 1.2 | 18 |
| PDT-16 | 16 | 0.63" | 1 | 19 |
| PDT-16 | 16 | 0.63" | 0.8 | 21 |
| PDT-19 | 19 | 3/4" | 2 | 14 |
| PDT-19 | 19 | 3/4" | 1.5 | 17 |
| PDT-19 | 19 | 3/4" | 1.2 | 18 |
| PDT-19 | 19 | 3/4" | 1 | 19 |
| PDT-19 | 19 | 3/4" | 0.7 | 22 |
| PDT-19 | 19 | 3/4" | 0.5 | 25 |
| PDT-20 | 20 | 0.79" | 1 | 19 |
| PDT-20 | 20 | 0.79" | 0.7 | 22 |
| PDT-20 | 20 | 0.79" | 0.5 | 25 |
| PDT-22 | 22 | 0.87" | 0.7 | 22 |
| PDT-22 | 22 | 0.87" | 0.5 | 25 |
| PDT-25 | 25 | 0.98" | 2.5 | 13 |
| PDT-25 | 25 | 0.98" | 1.3 | 18 |
| PDT-25 | 25 | 0.98" | 0.7 | 22 |
| PDT-25 | 25 | 0.98" | 0.5 | 25 |
| PDT-26.5 | 26.5 | 1.04" | 0.7 | 22 |
| PDT-26.5 | 26.5 | 1.04" | 0.5 | 25 |
| PDT-28 | 28 | 1.1" | 0.7 | 22 |
| PDT-28 | 28 | 1.1" | 0.5 | 25 |
| PDT-28.5 | 28.5 | 1.12" | 0.7 | 22 |
| PDT-30 | 30 | 1.18" | 1 | 19 |
| PDT-30 | 30 | 1.18" | 0.7 | 22 |
| PDT-30 | 30 | 1.18" | 0.5 | 25 |
| PDT-32 | 32 | 1.26" | 1 | 19 |
| PDT-32 | 32 | 1.26" | 0.7 | 22 |
| PDT-32 | 32 | 1.26" | 0.5 | 25 |
اختاروا الطراز حسب القطر الخارجي للأنبوب وسُمك جداره. تتوفر مقاسات أخرى عند الطلب.
| القطر الخارجي للأنبوب | φ9.52–φ32 mm |
|---|---|
| سُمك جدار الأنبوب | 0.5–2.5 mm (BWG 13–25) |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
الاستخدامات والمزايا:
أدلة الأنابيب (Tube Guides) من إنتاجنا، المعروفة أيضاً باسم Tube Pilots، مصنوعة من الألمنيوم عالي الجودة ومغلّفة بفرشاة من النايلون.
• أداة أساسية لمشاريع تركيب الأنابيب أو استبدالها.
• تضمن محاذاة الأنابيب عبر ألواح حواجز التوجيه.
• تحمي نهاية الأنبوب أثناء التركيب.
ملاحظة:
يُرجى تحديد مادة الأنابيب وقطرها الخارجي وسُمك جدارها عند الطلب.
الأسئلة الشائعة
ما هو أدلة الأنابيب CY-1 (Tube Guides)؟
أدلة الأنابيب CY-1 (Tube Guides) من مجموعة تنظيف ثقوب الأنابيب وأدلة الأنابيب لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار أدلة الأنابيب CY-1 (Tube Guides)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
