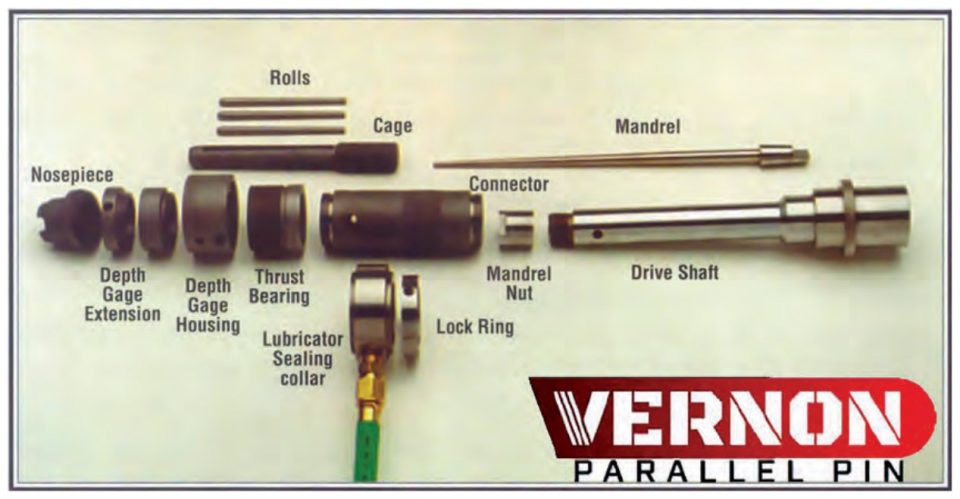

Vernon A 型平行销胀管器（1/2–1-1/4 in）
Vernon 液压胀管系统用 A 型胀管器，管外径 1/2–1-1/4 in，按管外径和 BWG 选型。
管外径1/2–1-1/4 in
产品特点
- 配 Vernon 液压胀管系统使用
- 表中给出胀管器、胀珠组、胀杆、壳体、延长件和导头零件号
技术参数
| 外径 | BWG | 平均内径 | 有效胀珠长度 | 胀管器零件号 | 最小直径 | 最大直径 | 胀珠组零件号 | 胀杆零件号 | 壳体零件号 | 延长件 | 导头 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2” | 17 18 19 | 0.384 0.402 0.416 | 2-3/16” | 5-11A 4·18A 4·18A | 0.374 0.387 0.387 | 0.424 0.450 0.450 | ½A OA OA | 3A | L5 | E5 | 4NPA |
| 5/8” | 11 12 13 14 15 16 17 18 19 20 21 22 | 0.385 0.407 0.435 0.459 0.481 0.495 0.509 0.527 0.541 0.555 0.561 0.567 | 2-3/16” 2-7/8” 3-3/8” | 5-11A 4·18A 5·13A 5·14A 5-15A 5-16A 5-17A 5·18A 5·18A 6-13A 6.13A 6-13A | 0.374 0.387 0.422 0.452 0.462 0.472 0.488 0.512 0.512 0.534 0.534 0.534 | 0.424 0.450 0.502 0.515 0.525 0.537 0.551 0.575 0.575 0.611 0.611 0.611 | ½A OA 1A 2A 3A 4A 5A 6A 6A 9A 9A 9A | 3A 5A 6A | L5 L6 | E5 | 5NPA |
| 3/4” | 10 11 12 | 0.482 0.510 0.532 | 2-7/8” | 5·15A 5-17A 5-18A | 0.462 0.488 0.512 | 0.525 0.551 0.575 | 3A 5A 6A | 5A | L5 | E6 | 6NPA |
| 3/4” | 13 14 15 16 17 18 19 20 21 22 | 0.560 0.584 0.606 0.620 0.634 0.652 0.666 0.680 0.686 0.694 | 3-3/4” | 6·13A 6-14A 6·15A 6·16A 6·17A 6·18A 6·18A 6-20A 6·20A 6-20A | 0.534 0.550 0.574 0.598 0.610 0.626 0.626 0.652 0.652 0.652 | 0.611 0.625 0.651 0.675 0.687 0.703 0.703 0.729 0.729 0.729 | 9A 10A 11A 12A 9A 10A 10A 11A 11A 11A | 6A 8A | LS | E6 | 6NPA |
| 7/8” | 9 10 11 12 13 14 15 16 17 18 19 20 21 22 | 0.579 0.607 0.635 0.657 0.685 0.709 0.731 0.745 0.759 0.777 0.791 0.805 0.811 0.819 | 3-3/4” | 6·14A 6·15A 6-17A 6·18A 8·9A 8·9A 8·10A 8·11A 8·11A 8·12A 8·13A 8·13A 8·13A 8-14A | 0.550 0.574 0.610 0.626 0.668 0.680 0.700 0.724 0.724 0.773 0.766 0.766 0.766 0.800 | 0.625 0.651 0.687 0.703 0.730 0.742 0.762 0.786 0.786 0.835 0.843 0.843 0.843 0.877 | 10A 11A 9A 10A 13A 13A 14A 15A 15A 16A 20A 20A 20A 18A | 6A 6A 8A 8A 7A 8A | LS | E6 | 6NPA 7NPA |
| 1” | 8 9 10 11 12 13 14 15 16 17 | 0.670 0.704 0.732 0.760 0.782 0.810 0.834 0.856 0.870 0.884 | 3-3/4” | 8·8A 8·9A 8·10A 8·11A 8·12A 8·13A 8·14A 8·15A 8-16A 8·18A | 0.650 0.680 0.700 0.724 0.773 0.766 0.800 0.823 0.844 0.869 | 0.712 0.742 0.762 0.786 0.833 0.843 0.877 0.900 0.921 0.921 | 12.5A 13A 14A 15A 16A 20A 18A 19A 20A 18A | 7A 8A 8A 10A | L8 L8 | E6 E8 | 8NPA 8NPA |
| 1” | 18 19 20 21 22 | 0.902 0.916 0.930 0.936 0.944 | 3-3/4” | 8-18A 8-18A 8-20A 8-20A 8-20A | 0.881 0.881 0.901 0.901 0.901 | 0.953 0.958 0.978 0.978 0.978 | 18A 18A 19A 19A 19A | 10A | L8 | E8 | 8NPA |
| 1-1/8” | 8 9 10 11 12 13 14 15 16 17 18 | 0.795 0.829 0.857 0.885 0.907 0.935 0.959 0.981 0.995 1.009 1.027 | 3-3/4” | 8-13A 8-14A 8-15A 8-18A 8-18A 10-9A 10-9A 10-10A 10-11A 10-11A 10-12A | 0.766 0.800 0.823 0.869 0.881 0.923 0.923 0.943 0.975 0.975 0.999 | 0.843 0.877 0.900 0.921 0.958 1.000 1.000 1.020 1.052 1.052 1.076 | 20A 18A 19A 18A 18A 21A 21A 22A 23A 23A 24A | 8A 10A | L8 | E8 | 9NPA |
| 1-1/4” | 8 9 10 11 12 13 14 15 | 0.920 0.954 0.982 1.010 1.032 1.060 1.084 1.106 | 3-3/4” | 8-18A 10-9A 10-10A 10-11A 10-12A 10-14A 10-14A 10-16A | 0.881 0.923 0.943 0.975 0.999 1.047 1.047 1.095 | 0.953 1.000 1.020 1.052 1.076 1.124 1.124 1.172 | 18A 21A 22A 23A 24A 26A 26A 28A | 10A | L8 | E8 | 10NPA |
| 管外径 | 1/2–1-1/4 in |
|---|
参数以实物和合同为准。胀管器、拔头、刀具等按管子规格配做，订购请提供管外径、壁厚、管板厚度和管材。
产品介绍
选型需要提供
- 管外径
- 管壁厚或 BWG
- 管板厚度
- 管材
- 特殊情况：强化管、厚管板、双管板、折流板、管口凸出、焊接管、管子在管板附近弯曲等
参数取自 Airetool 产品样本（Equipment Group International），订货以原厂规格为准。英制单位：1 in = 25.4 mm。
