Extractores de tubos

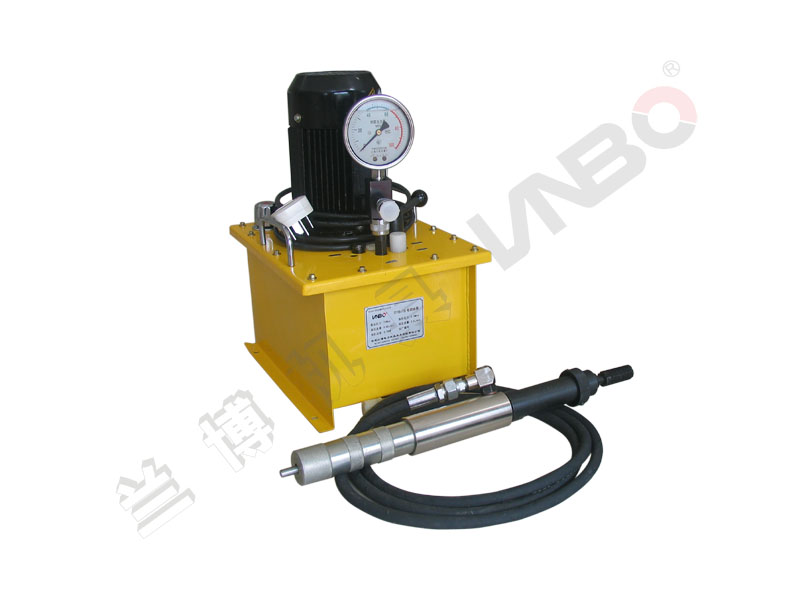

Extractor de tubos hidráulico YKB-4, tipo roscado
Extractor de tubos hidráulico con arpones roscados para tubos difíciles de sacar y retubados grandes.
DE del tuboφ12–φ28 mm
Fuerza de tiro nominal6200 kgf
Peso de la pistola2.2 kg
Especificaciones
| Modelo | Materiales del tubo | DE del tubo (mm) | Pared del tubo (mm) | Fuerza de tiro nominal (kgf) | Presión nominal (MPa) | Carrera (mm) | Peso de la pistola (kg) |
|---|---|---|---|---|---|---|---|
| YKB-6-1 | Cobre, aluminio, titanio, inoxidable | φ16–φ28 | 0.5–1.5 | 5200 | 70 | 60 | 2.2 |
| YKB-6-2 | Cobre, aluminio, titanio, inoxidable | φ16–φ28 | 0.5–1.5 | 5200 | 70 | 60 | 2.2 |
| QBG-F | Cobre, aluminio, titanio, inoxidable | φ15–φ28 | 0.5–1.5 | 4200 | — | — | 5.2 |
| YKB-4 | Cobre, aluminio, titanio, inoxidable | φ12–φ28 | 0.5–1.5 | 6200 | 63 | 60 | 2.2 |
| YKB-5 | Cobre, aluminio, titanio, inoxidable | φ16–φ28 | 0.5–1.5 | 6200 | 63 | 60 | 2.2 |
| LSB-2 | Cobre, inoxidable, titanio, acero al carbono | φ12–φ32 | 0.5–2 | — | — | — | — |
| DE del tubo | φ12–φ28 mm |
|---|---|
| Fuerza de tiro nominal | 6200 kgf |
| Peso de la pistola | 2.2 kg |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
Aplicación y características:
El kit de extractor hidráulico YKB-4 está diseñado para extraer tubos rápidamente en intercambiadores de calor, condensadores y otros recipientes a presión.
Su diseño de servicio pesado es ideal para extraer muchos tubos; el cabezal roscado es la herramienta perfecta para los tubos más difíciles.
El kit incluye:
Pistola extractora
Central hidráulica de alta presión
Cortador interno de tubos
Manguera de aceite de 3 m
Cabezal extractor de repuesto
Retén de aceite de repuesto
Juego de llaves
Especificaciones técnicas:
|
Modelo |
Material del tubo |
DE del tubo |
Espesor de pared del tubo |
Fuerza de tiro nominal |
Presión nominal |
Carrera |
Peso de la pistola extractora |
|
YKB-4 |
Cobre, aluminio, titanio, acero inoxidable |
Φ12-Φ28 |
0.5-1.5 |
6200 |
63 |
60 |
2.2 |
Nota:
1. Cada tamaño de cabezal extractor sirve para un solo DI de tubo.
2. Hay que apretarlo a mano al insertarlo, antes de extraer.
3. Central hidráulica: 380 V trifásica, potencia nominal 0,75 kW.
4. Al hacer el pedido indique material, DE y espesor de pared del tubo, y espesor de la placa tubular.
Aplicaciones y solución de problemas
Cómo extraer más rápido los tubos de un condensador o intercambiador de calorLa extracción de los tubos viejos suele ser el paso más lento del retubado. Cortar primero los tubos y usar el extractor hidráulico adecuado cambia mucho el plazo.Tubo roto dentro de la placa tubular al extraerlo: cómo sacarloLos tubos muy corroídos suelen romperse al extraerlos y dejan un trozo en el orificio. Sáquelo con un sacatubos o un cincel de tubos y luego limpie el orificio.Condensadores de centrales eléctricas: retubado y unidades nuevasRetubado, reparación de emergencia y entubado de unidades nuevas en condensadores de superficie: herramientas para extraer, cortar, expandir, soldar y probar fugas, y equipos de campo.
Preguntas frecuentes
¿Qué es Extractor de tubos hidráulico YKB-4, tipo roscado?
Extractor de tubos hidráulico YKB-4, tipo roscado forma parte de la gama Extractores de tubos de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.
¿Cómo obtengo una cotización o asesoría de selección para Extractor de tubos hidráulico YKB-4, tipo roscado?
Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.
¿Pueden enviarme catálogo y lista de precios?
Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
