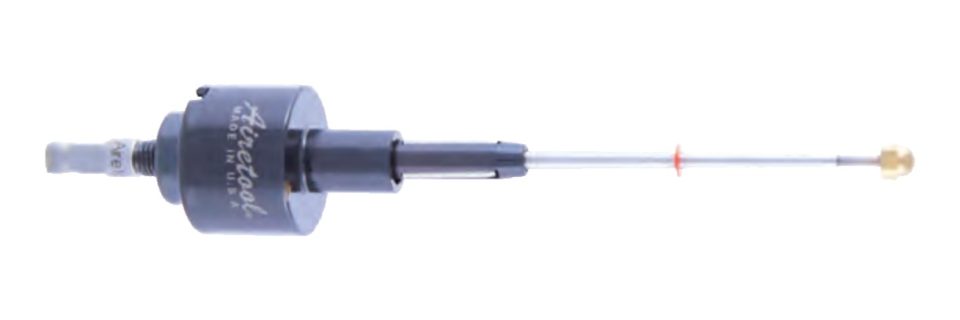

Airetool G-900 系列小管径胀管器（1/4–3/8 in）
管外径 1/4–3/8 in（6.3–9.5 mm）的小管径胀管器，胀珠长 3/4 in 适用管板厚 1/4–3/4 in，长 1-1/4 in 适用 3/4–1-1/4 in。
管外径1/4–3/8 in（6.3–9.5 mm）
管板厚度6.3–31.7 mm
方榫1/4 in
产品特点
- 1/4 in 方榫
- 3/4 in 胀珠：管板厚 6.3–19.0 mm
- 1-1/4 in 胀珠：管板厚 19.0–31.7 mm
- 表中按管径和 BWG 给出胀管器、胀珠组、胀杆和推荐胀管机
技术参数
| 管外径 (in) | 管外径 (mm) | 管壁 (BWG) | 管壁 (in) | 管壁 (mm) | 管内径 (in) | 管内径 (mm) | 管板厚度 1/4 in to 3/4 in (6.3 mm – 19.0 mm) 胀管器号 (订货号) | 管板厚度 1/4 in to 3/4 in (6.3 mm – 19.0 mm) 胀珠组号 (订货号) | 管板厚度 3/4 in to 1-1/4 in (19.0 mm – 31.7 mm) 胀管器号 (订货号) | 管板厚度 3/4 in to 1-1/4 in (19.0 mm – 31.7 mm) 胀珠组号 (订货号) | 最小进入内径 (in) | 最小进入内径 (mm) | 最大胀径 (in) | 最大胀径 (mm) | 胀杆号 (订货号) 1/4 in 方榫 6.3 mm | 推荐胀管机 Airetool (订货号) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4 | 6.3 | 18 19 20 21 22 23 24 28 29 30 | 0.049 0.042 0.035 0.032 0.028 0.025 0.022 0.014 0.013 0.012 | 1.24 1.06 0.88 0.81 0.71 0.63 0.55 0.35 0.33 0.30 | 0.152 0.166 0.180 0.186 0.194 0.200 0.206 0.222 0.224 0.226 | 3.86 4.21 4.57 4.72 4.92 5.08 5.23 5.63 5.68 5.74 | 921 (5016710) 922 (5016800) 923 (5016901) 924 (5017000) 925 (5017100) 926 (5017200) 927 (5017300) 928 (5017400) 929 (5519723) | 921 (5175610 923 (5175700) 923 (5175700) 924 (5175800) 925 (5175900) 923 (5175700) 924 (5175800) 903 (5174700) 929 (5519757) | 920 (5016700) | 904 (5174800) | 0.151 0.165 0.175 0.180 0.190 0.195 0.201 0.222 0.222 0.205 | 3.83 4.19 4.44 4.57 4.82 4.95 5.10 5.63 5.63 5.21 | 0.173 0.185 0.200 0.207 0.216 0.222 0.230 0.238 0.238 0.235 | 4.39 4.70 5.08 5.25 5.48 5.63 5.84 6.04 6.04 5.99 | (921) M-39 (2520300) (920) M-38 (2520100) M-39 (2520300) M-40 (2520500) M-41 (2520700) 928 (2161300) M-40 (2520500) | 720-2500B (8405541) |
| 3/8 | 9.5 | 14 15 16 16 17 18 19 20 21 22 23 24 | 0.083 0.072 0.065 0.065 0.058 0.049 0.042 0.035 0.032 0.028 0.025 0.022 | 2.10 1.82 1.65 1.65 1.47 1.24 1.06 0.88 0.81 0.71 0.63 0.55 | 0.209 0.231 0.245 0.245 0.259 0.277 0.291 0.305 0.311 0.319 0.325 0.331 | 5.30 5.86 6.22 6.22 6.57 7.03 7.39 7.74 7.90 8.10 8.25 8.40 | 927 (5017300) 915 (5016410) 916* (5016500) 918 (5016600) 901 (5015200) 903 (5015400) 905 (5015600) 907 (5015800) 909 (5016000) 911 (5016200) 911 (5016200) | 924 (5175800) 903 (5174700) 916 (5175600) 903 (5174700) 903 (5174700) 903 (5174700) 907 (5174900) 907 (5174900) 909 (5175100) 911 (5175300) 911 (5175300) | 916L* (5512156) 920 (5016700) 902 (5015300) 904 (5015500) 906 (5015700) 908 (5015900) 910 (5016100) 912 (5016300) 912 (5016300) | 916L (5512157) 904 (5174800) 908 (5175000) 910 (5175200) 912 (5175400) | 0.201 0.230 0.240 0.240 0.255 0.272 0.286 0.300 0.306 0.314 0.320 0.320 | 5.10 5.84 6.09 6.09 6.47 6.90 7.26 7.62 7.77 7.97 8.12 8.12 | 0.232 0.265 0.275 0.275 0.289 0.307 0.330 0.334 0.340 0.349 0.357 0.357 | 5.89 6.73 6.98 6.98 7.34 7.79 8.38 8.48 8.63 8.86 9.06 9.06 | M-41 (2520700) M-42 (2520900) M-36 (2519700) M-36L (2968803) M-38 (2520100) M-30 (2518400) M-31 (2518700) M-32 (2518900) M-33 (2519100) M-34 (2519300) | 720-2500B (8405541) |
| 管外径 | 1/4–3/8 in（6.3–9.5 mm） |
|---|---|
| 管板厚度 | 6.3–31.7 mm |
| 方榫 | 1/4 in |
参数以实物和合同为准。胀管器、拔头、刀具等按管子规格配做，订购请提供管外径、壁厚、管板厚度和管材。
产品介绍
Airetool 冷凝器 / 换热器胀管器为自进式、平行胀接、滚珠轴承止推结构，标准规格覆盖 1/4–3 in 管外径、管板厚度至 6-3/4 in，更长、更大规格可定制，长度最长可做到约 16 ft（4.9 m）。
胀管器的止推环（collar）在主管板上的位置很重要：胀珠高点应位于管板内侧约 1/8 in（3 mm）处。管板厚度超过胀珠长度时需要分段胀接（step rolling），先胀最里面的位置，再调整止推环向外搭接。
选型需要提供
- 管外径
- 管壁厚或 BWG
- 管板厚度
- 管材
- 特殊情况：强化管、厚管板、双管板、折流板、管口凸出、焊接管、管子在管板附近弯曲等
参数取自 Airetool 产品样本（Equipment Group International），订货以原厂规格为准。英制单位：1 in = 25.4 mm。
