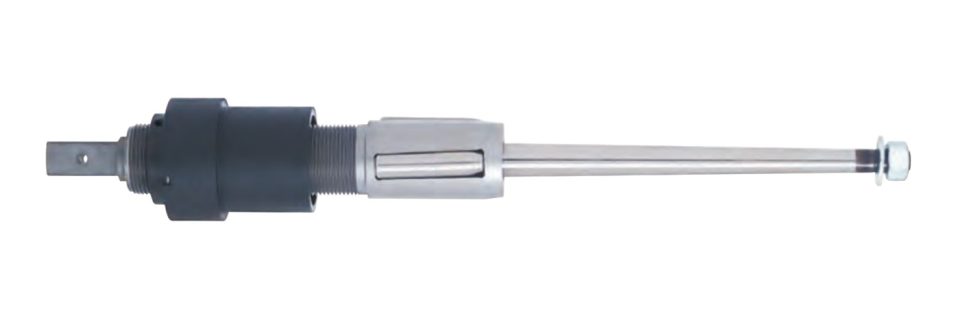

Airetool G-8012 系列大管径胀管器（1-3/4–4 in）
大管径冷凝器、换热器胀管器，管外径 1-3/4–4 in（44.4–76.2 mm），胀珠长 2-1/4 in，适用管板厚 1/2–4 in（12.7–101.6 mm），3/4 in 方榫。
管外径1-3/4–4 in（44.4–76.2 mm）
管板厚度12.7–101.6 mm
产品特点
- 3/4 in 方榫
- 管板厚度超过胀珠长度时需分段胀接，请指定 S 型胀珠
- 未列出的规格可按需定制
技术参数
| 管外径 (in) | 管外径 (mm) | 管壁 (BWG) | 管壁 (in) | 管壁 (mm) | 管内径 (in) | 管内径 (mm) | 管板厚度 1/2 in to 4 in (12.7 mm – 101.6 mm) 胀管器号 (订货号) | 管板厚度 1/2 in to 4 in (12.7 mm – 101.6 mm) 胀珠组号 (订货号) | 最小进入内径 (in) | 最小进入内径 (mm) | 最大胀径 (in) | 最大胀径 (mm) | 胀杆号 (订货号) 3/4 in 方榫 (19.0 mm) | 推荐胀管机 (订货号) Airetool | 推荐胀管机 (订货号) Electric |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1-3/4 | 44.4 | 8 10 11 12 13 14 | 0.165 0.134 0.120 0.109 0.095 0.083 | 4.19 3.40 3.04 2.76 2.41 2.10 | 1.420 1.482 1.510 1.532 1.560 1.584 | 36.06 37.64 38.35 38.91 39.62 40.23 | 8012-1-3/4-8 (5518639) 8012-1-3/4-10 (5139000) 8012-1-3/4-11 (5139100) 8012-1-3/4-12 (5139200) 8012-1-3/4-13 (5139300) 8012-1-3/4-14 (5139400) | R-33-A (5297100) R-37-A (5298700) R-42 (5299400) R-44 (5299500) R-46 (5299600) R-48 (5299700) | 1.368 1.420 1.454 1.482 1.510 1.532 | 34.74 36.06 36.93 37.64 38.35 38.91 | 1.550 1.607 1.635 1.657 1.685 1.709 | 39.37 40.81 41.52 42.08 42.79 43.40 | M-90 (2541900) | 1550-250 (8404280) 1550-900 (8404290) | 979-C-210/ ATC-900 |
| 2 | 50.8 | 8 10 11 12 13 14 15 16 17 18 | 0.165 0.134 0.120 0.109 0.095 0.083 0.072 0.065 0.058 0.049 | 4.19 3.40 3.04 2.76 2.41 2.10 1.82 1.65 1.47 1.24 | 1.670 1.732 1.760 1.782 1.810 1.834 1.856 1.870 1.884 1.902 | 42.41 43.99 44.70 45.26 45.97 46.58 47.14 47.49 47.85 48.31 | 8012-2-8 (5518643) 8012-2-10 (5139500) 8012-2-11 (5139600) 8012-2-12 (5139700) 8012-2-13-18 (5139800) | R-48 (5299700) R-50 (5299800) R-52 (5299900) R-54 (5300000) R-56 (5300100) | 1.595 1.640 1.670 1.704 1.732 | 40.51 41.65 42.41 43.28 43.99 | 1.795 1.857 1.885 1.907 1.956 | 45.59 47.16 47.87 48.43 49.68 | M-91 (2542200) | 1550-250 (8404280) | 979-C-210/ ATC-900 |
| 2-1/4 | 57.1 | 10 11 12 13 14 15 16 | 0.134 0.120 0.109 0.095 0.083 0.072 0.065 | 3.40 3.04 2.76 2.41 2.10 1.82 1.65 | 1.982 2.010 2.032 2.060 2.084 2.106 2.120 | 50.34 51.05 51.61 52.32 52.93 53.49 53.84 | 8012-2-1/4-10 (5140100) 8012-2-1/4-11 (5140200) 8012-2-1/4-12 (5140300) 8012-2-1/4-13-16 (5140400) | R-56 (5300100) R-58 (5300200) R-60 (5300300) R-62 (5300400) | 1.890 1.920 1.954 1.982 | 48.00 48.76 49.63 50.34 | 2.107 2.135 2.157 2.185 | 53.51 54.22 54.78 55.49 | M-92 (2542300) | 1550-250 (8404280) | 999-C-45/ ATC-900 |
| 2-1/2 | 63.5 | 10 11 12 13 14 15 16 17 18 | 0.134 0.120 0.109 0.095 0.083 0.072 0.065 0.058 0.049 | 3.40 3.04 2.76 2.41 2.10 1.82 1.65 1.47 1.24 | 2.232 2.260 2.282 2.310 2.334 2.356 2.370 2.384 2.402 | 56.69 57.40 57.96 58.67 59.28 59.84 60.19 60.55 61.01 | 8012-2-1/2-10-12 (5139900) 8012-2-1/2-13-18 (5140000) | R-64 (5300500) R-64 (5300500) | 2.140 2.232 | 54.35 56.69 | 2.407 2.450 | 61.13 62.23 | M-93 (2542400) M-94 (2542500) | 1550-250 (8404280) | 999-C-45/ ATC-900 |
| 2-3/4 | 69.8 | 10 11 12 13 14 15 16 | 0.134 0.120 0.109 0.095 0.083 0.072 0.065 | 3.40 3.04 2.76 2.41 2.10 1.82 1.65 | 2.482 2.510 2.532 2.560 2.584 2.606 2.620 | 63.04 63.75 64.31 65.02 65.63 66.19 66.54 | 8012-2-3/4-10-16 (5140500) | R-66 (5300700) | 2.390 | 60.70 | 2.702 | 68.63 | M-96 (2542700) | 1850-90 (8405315) | 999-C-45/ ATC-900 |
| 3 | 76.2 | 8 9 10 11 12 13 14 15 16 18 | 0.165 0.148 0.134 0.120 0.109 0.095 0.083 0.072 0.065 0.058 0.049 | 4.19 3.75 3.40 3.04 2.76 2.41 2.10 1.82 1.65 1.47 1.24 | 2.670 2.704 2.732 2.760 2.782 2.810 2.834 2.856 2.870 2.884 2.902 | 67.81 68.68 69.39 70.10 70.66 71.37 71.98 75.54 72.89 73.25 73.71 | 8012-3-8-9 (5512193) 8012-3-10-18 (5140600) | R-67 (5300800) R-67 (5300800) | 2.560 2.640 | 65.02 67.05 | 2.829 2.952 | 71.85 74.98 | M-97 (2968867) M-96 (25 | 1850-90 (8405315) | 999-C-45/ ATC-900 |
| 管外径 | 1-3/4–4 in（44.4–76.2 mm） |
|---|---|
| 管板厚度 | 12.7–101.6 mm |
参数以实物和合同为准。胀管器、拔头、刀具等按管子规格配做，订购请提供管外径、壁厚、管板厚度和管材。
产品介绍
Airetool 冷凝器 / 换热器胀管器为自进式、平行胀接、滚珠轴承止推结构，标准规格覆盖 1/4–3 in 管外径、管板厚度至 6-3/4 in，更长、更大规格可定制，长度最长可做到约 16 ft（4.9 m）。
胀管器的止推环（collar）在主管板上的位置很重要：胀珠高点应位于管板内侧约 1/8 in（3 mm）处。管板厚度超过胀珠长度时需要分段胀接（step rolling），先胀最里面的位置，再调整止推环向外搭接。
选型需要提供
- 管外径
- 管壁厚或 BWG
- 管板厚度
- 管材
- 特殊情况：强化管、厚管板、双管板、折流板、管口凸出、焊接管、管子在管板附近弯曲等
参数取自 Airetool 产品样本（Equipment Group International），订货以原厂规格为准。英制单位：1 in = 25.4 mm。
常见问题
Airetool G-8012 系列大管径胀管器（1-3/4–4 in）是什么产品？
Airetool G-8012 系列大管径胀管器（1-3/4–4 in）是合肥兰博电力机具技术有限责任公司（兰博企业）提供的胀管器类设备，应用于电力、石化、制冷空调、海水淡化等行业的热交换器、凝汽器和管路的安装、检修与清洗。
如何获取Airetool G-8012 系列大管径胀管器（1-3/4–4 in）的选型建议与报价？
请致电 0551-62884258 / 0551-62876222 / 0551-62884054，或发送邮件至 Lanbo@hflanbo.com.cn，说明管径、管材与工况，销售工程师将提供选型方案与报价。
能提供产品样本和报价单吗？
可以。样本不在网站公开下载，请加工程师微信，按您的工况发送对应型号的样本和报价单。
