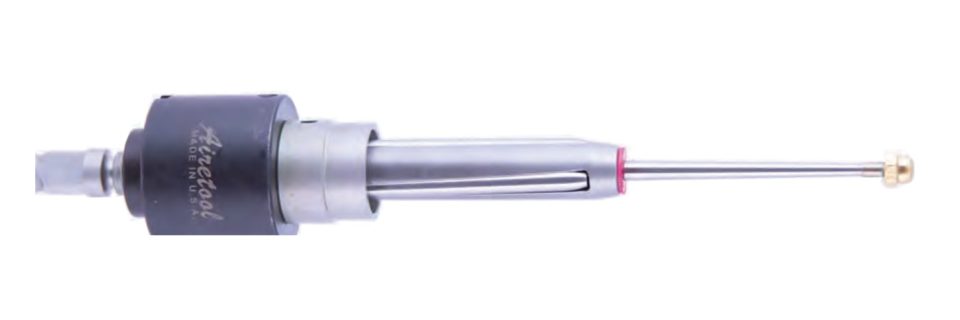

Airetool G-800 系列五珠胀管器（5/8–1-1/2 in）
五珠胀管器，适合不锈钢、钛管等易加工硬化的管材和小管间距，管外径 5/8–1-1/2 in（15.8–38.1 mm）。
管外径5/8–1-1/2 in（15.8–38.1 mm）
管板厚度12.7–57.1 mm
产品特点
- 自进式、平行胀接、滚珠轴承止推
- 可翻转止推环，可平齐胀接或缩进 1/8 in（3 mm）
- 止推环带 10-32 UNF 自动润滑接口，可配 ATR、DAS 自动胀管系统
- 未列出的规格可按需定制
- 胀 20 BWG（0.035 in / 0.9 mm）薄壁管时建议配薄壁止推环
技术参数
| 管外径 (in) | 管外径 (mm) | 管壁 (BWG) | 管壁 (in) | 管壁 (mm) | 管内径 (in) | 管内径 (mm) | 管板厚度 1/2 in to 1-1/2 in (12.7 mm – 38.1 mm) 胀管器号 (订货号) | 管板厚度 1/2 in to 1-1/2 in (12.7 mm – 38.1 mm) 胀珠组号 (订货号) | 管板厚度 1-1/4 in to 2-1/4 in (31.7 mm – 57.1 mm) 胀管器号 (订货号) | 管板厚度 1-1/4 in to 2-1/4 in (31.7 mm – 57.1 mm) 胀珠组号 (订货号) | 最小进入内径 (in) | 最小进入内径 (mm) | 最大胀径 (in) | 最大胀径 (mm) | 胀杆号 (订货号) 3/8 in 方榫 (9.5 mm) | 推荐胀管机 (订货号) Airetool | 推荐胀管机 (订货号) Electric |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5/8 | 15.8 | 17 18 19 20 21 22 | 0.058 0.049 0.042 0.035 0.032 0.028 | 1.47 1.24 1.06 0.88 0.81 0.71 | 0.509 0.527 0.541 0.555 0.561 0.569 | 12.92 13.38 13.74 14.09 14.24 14.45 | 815-5 (5517135) 817-5 (5514294) 819-5 (5514295) | R-4-5 (5513832) R-4-5 (5513832) | 816-5 (5519516) 818-5 (5521051) 820-5 (5515647) | R-4-A-5 (5517897PT) R-4-A-5 (5517897) | 0.499 0.517 0.531 | 12.67 13.13 13.48 | 0.564 0.576 0.596 | 14.32 14.63 15.13 | M-9 (2514200) M-11 (2514800) | 850-1250-A (8405399) | |
| 3/4 | 19.0 | 13 14 15 16 17 18 19 20 21 22 | 0.095 0.083 0.072 0.065 0.058 0.049 0.042 0.035 0.032 0.028 | 2.41 2.10 1.82 1.65 1.47 1.24 1.06 0.88 0.81 0.71 | 0.560 0.584 0.606 0.620 0.634 0.652 0.666 0.680 0.685 0.694 | 14.22 14.83 15.39 15.74 16.10 16.56 16.91 17.27 17.39 17.62 | 821-5 (5513230) 823-5 (5515375) 825-5 (5522104) 827-5 (5513799) 829-5 (5513426) 831-5 (5513427) | R-5-5 (5513231) R-6-5 (5518187) R-7-5 (5514393) R-8-5 (5515995) R-9-5 (5517888) | 822-5 (5514482) 824-5 (5514171) 826-5 (5518376) 828-5 (5513542) 830-5 (5513413) 832-5 (5513264) | R-5-A-5 (5518189) R-6-A-5 (5517898) R-7-A-5 (5517899) R-8-A-5 (5515996) R-9-A-5 (5517900) | 0.550 0.574 0.590 0.605 0.619 0.642 | 13.97 14.57 14.98 15.36 15.72 16.30 | 0.615 0.629 0.661 0.680 0.699 0.729 | 15.62 15.97 16.78 17.27 17.75 18.51 | M-11 (2514800) M-12 (2515100) M-13 (2515400) M-13 (2515400) M-13 (2515400) | 850-600-A (8405398) 850-1250-A (8405399) | 979-C-650/ ATC-900 |
| 7/8 | 22.2 | 13 14 16 17 18 | 0.095 0.083 0.065 0.058 0.049 | 2.41 2.10 1.65 1.47 1.24 | 0.685 0.709 0.745 0.759 0.777 | 17.39 18.00 18.93 19.27 19.73 | 833-5 (5517076) 835-5 (5517735) 839-5 (5518154) 843-5 (5517922) | R-9-5 (5517888) R-10-5 (5518191) R-11-5 (5517889) R-11-5 (5517889) | 834-5 (5514704) 836-5 (5515680) 840-5 (5514564) 844-5 (5517923) | R-9-A-5 (5517900) R-10-A-5 (5517901) R-11-A-5 (5517902) R-11-A-5 (5517902) | 0.670 0.685 0.685 0.740 | 17.01 17.39 17.39 18.79 | 0.747 0.774 0.750 0.824 | 18.97 19.65 19.05 20.92 | M-14 (2515700) * M-15 (2516000) * M-17 (2516600) * | 850-600-A (8405398) 850-1250-A (8405399) | 979-C-650/ ATC-900 |
| 7/8 | 22.2 | 0.763 | 19.38 | 0.851 | 21.61 | ||||||||||||
| 1 | 25.4 | ||||||||||||||||
| 1-1/8 | 28.5 | 12 13 14 | 0.109 0.095 0.083 | 2.76 2.41 2.10 | 0.907 0.935 0.959 | 23.03 23.74 24.35 | 857-5 (5513825) 859-5 (5514397) 861-5 (5513325) | R-15-5 (5513833) R-16-5 (5518056) R-17-5 (5517891) | 858-5 (5515935) 860-5 (5513492) 862-5 (5513747) | R-15-A-5 (5517907) R-16-A-5 (5517904) R-17-A-5 (5517905) | 0.883 0.916 0.935 | 22.42 23.26 23.74 | 0.997 1.000 1.043 | 25.32 25.40 26.49 | M-21 (2517800) | 1050-400 (8404200) | 979-C-300/ ATC-900 |
| 1-1/4 | 31.8 | 15 16 17 18 19 20 21 22 | 0.072 0.065 0.058 0.049 0.042 0.035 0.032 0.028 | 1.82 1.65 1.47 1.24 1.06 0.88 0.81 0.71 | 1.106 1.120 1.134 1.152 1.166 1.180 1.186 1.194 | 28.09 28.44 28.80 29.26 29.61 29.97 30.12 30.32 | 875-5 (5513884) 879-5 (5513993) | R-21-5 (5517887) R-21-5 (5517887) | 876-5 (5519970) 880-5 (5512151 | R-21-A-5 (5513291) R-21-A-5 (5513291) | 1.087 1.115 | 27.60 28.32 | 1.196 1.231 | 30.37 31.26 | 876-5 (2975348) 880-5 (2968789) | 1050-400 (8404200) | 979-C-650/ ATC-900 |
| 1-3/8 | 34.9 | 12 14 | 0.109 0.083 | 2.76 2.10 | 1.154 1.209 | 29.31 30.70 | 881-5 (5516001) 885-5 (5513252) | R-21-5 (5517887) R-23-5 (5517892) | 882-5 (5514657 886-5 (5515778) | R-21-A-5 (5513291) R-23-A-5 (5518192) | 1.133 1.179 | 28.77 29.94 | 1.242 1.296 | 31.54 32.91 | 882-5 (2973230) | 1550-250 (8404280) | 979-C-210/ ATC-900 |
| 1-1/2 | 38.1 | 17 18 19 20 21 22 | 0.058 0.049 0.042 0.035 0.032 0.028 | 1.47 1.24 1.06 0.88 1 0.71 | 1.384 1.402 1.416 1.430 1.436 1.444 | 35.15 35.61 35.96 36.32 36.47 36.67 | 899-5 (5513850) | R-29-5 (5517893) | 900-5 (5517605) | R-29-A-5 (5517906) | 1.331 | 33.80 | 1.489 | 37.82 | 900-5 (2975262) | 1550-900 (8404290) | 979-C-300/ ATC-900 |
| 管外径 | 5/8–1-1/2 in（15.8–38.1 mm） |
|---|---|
| 管板厚度 | 12.7–57.1 mm |
参数以实物和合同为准。胀管器、拔头、刀具等按管子规格配做，订购请提供管外径、壁厚、管板厚度和管材。
产品介绍
Airetool 冷凝器 / 换热器胀管器为自进式、平行胀接、滚珠轴承止推结构，标准规格覆盖 1/4–3 in 管外径、管板厚度至 6-3/4 in，更长、更大规格可定制，长度最长可做到约 16 ft（4.9 m）。
胀管器的止推环（collar）在主管板上的位置很重要：胀珠高点应位于管板内侧约 1/8 in（3 mm）处。管板厚度超过胀珠长度时需要分段胀接（step rolling），先胀最里面的位置，再调整止推环向外搭接。
对不锈钢、钛管这类容易加工硬化的管材，五珠胀管器与管子的接触面积比三珠大，可减少加工硬化和回弹，也适用于三角形排列、管间距小的场合。管壁 18 BWG（0.049 in / 1.25 mm）及更薄时更容易加工硬化。
选型需要提供
- 管外径
- 管壁厚或 BWG
- 管板厚度
- 管材
- 特殊情况：强化管、厚管板、双管板、折流板、管口凸出、焊接管、管子在管板附近弯曲等
参数取自 Airetool 产品样本（Equipment Group International），订货以原厂规格为准。英制单位：1 in = 25.4 mm。
常见问题
Airetool G-800 系列五珠胀管器（5/8–1-1/2 in）是什么产品？
Airetool G-800 系列五珠胀管器（5/8–1-1/2 in）是合肥兰博电力机具技术有限责任公司（兰博企业）提供的胀管器类设备，应用于电力、石化、制冷空调、海水淡化等行业的热交换器、凝汽器和管路的安装、检修与清洗。
如何获取Airetool G-800 系列五珠胀管器（5/8–1-1/2 in）的选型建议与报价？
请致电 0551-62884258 / 0551-62876222 / 0551-62884054，或发送邮件至 Lanbo@hflanbo.com.cn，说明管径、管材与工况，销售工程师将提供选型方案与报价。
能提供产品样本和报价单吗？
可以。样本不在网站公开下载，请加工程师微信，按您的工况发送对应型号的样本和报价单。
