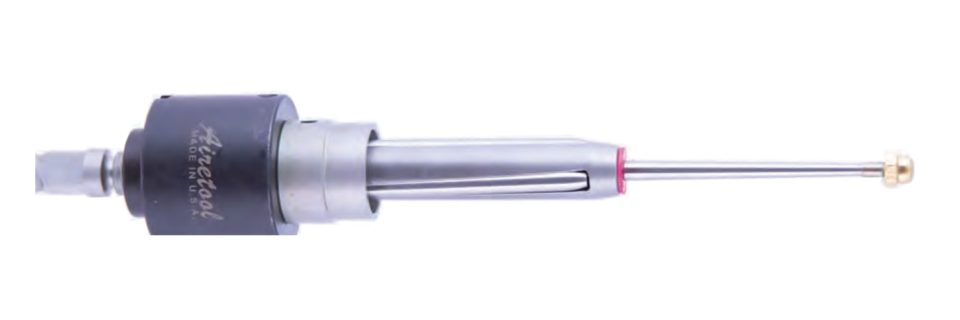

Airetool G-800 系列三珠胀管器（1/2–1-1/2 in）
冷凝器、换热器常用三珠胀管器，管外径 1/2–1-1/2 in（12.7–38.1 mm）；胀珠长 1-1/2 in 适用管板厚 1/2–1-1/2 in，长 2-1/4 in 适用 1-1/4–2-1/4 in。
管外径1/2–1-1/2 in（12.7–38.1 mm）
管板厚度12.7–57.1 mm
方榫3/8 in
产品特点
- 自进式、平行胀接、滚珠轴承止推
- 可翻转止推环，可平齐胀接或缩进 1/8 in（3 mm）
- 止推环带 10-32 UNF 自动润滑接口，可配 ATR、DAS 自动胀管系统
- 未列出的规格可按需定制
- 3/8 in 方榫
技术参数
| 管外径 (in) | 管外径 (mm) | 管壁 (BWG) | 管壁 (in) | 管壁 (mm) | 管内径 (in) | 管内径 (mm) | 管板厚度 1/2 in to 1-1/2 in (12.7 mm – 38.1 mm) 胀管器号 (订货号) | 管板厚度 1/2 in to 1-1/2 in (12.7 mm – 38.1 mm) 胀珠组号 (订货号) | 管板厚度 1-1/4 in to 2-1/4 in (31.7 mm – 57.1 mm) 胀管器号 (订货号) | 管板厚度 1-1/4 in to 2-1/4 in (31.7 mm – 57.1 mm) 胀珠组号 (订货号) | 最小进入内径 (in) | 最小进入内径 (mm) | 最大胀径 (in) | 最大胀径 (mm) | 胀杆号 (订货号) 3/8 in 方榫 (9.5 mm) | 推荐胀管机 (订货号) Airetool |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 12.7 | 14 15 16 17 18 20 | 0.083 0.072 0.065 0.058 0.049 0.035 | 2.10 1.82 1.65 1.47 1.24 0.88 | 0.334 0.356 0.370 0.384 0.402 0.430 | 8.48 9.04 9.39 9.75 10.21 10.92 | 797 (5005780) 799 (5005782) 801 (5005800) 803 (5005900) 805 1/2 (5006000) 807 1/2 (5525444) | 797 (5512194) R-1 (5284800) R-2 (5285000) R-3 (5285200) R-4 (5285400) | 0.324 0.348 0.360 0.374 0.392 0.420 | 8.22 8.83 9.14 9.49 9.95 10.66 | 0.374 0.398 0.410 0.424 0.447 0.480 | 9.49 10.10 10.41 10.76 11.35 12.19 | 797 (2131300) 799 (2131900) M-1 (2511800) M-2 (2512100) M-3 (2512400) | 720-550-B (8405391) 720-1800-B-3/8 (8405512) | ||
| 5/8 | 15.8 | 12 13 14 15 16 17 18 19 20 21 22 | 0.109 0.095 0.083 0.072 0.065 0.058 0.049 0.042 0.035 0.032 0.028 | 2.76 2.41 2.10 1.82 1.65 1.47 1.24 1.06 0.88 0.81 0.71 | 0.407 0.435 0.459 0.481 0.495 0.509 0.527 0.541 0.555 0.561 0.569 | 10.33 11.04 11.65 12.21 12.57 12.92 13.38 13.74 14.09 14.24 14.45 | 805 5/8 (5006001) 807 5/8 (5006100) 809 (5006200) 811 5/8 (5006400) 813 (5006600) 815 5/8 (5006800) 817 5/8 (5007000) 819 (5007200) | R-3 (5285200) R-4 (5285400) R-4 (5285400) R-5 (5285800) R-6 (5286200) R-7 (5286600) R-7 (5286600) | 810 (5006300) 812 5/8 (5006500) 814 (5006700) 816 5/8 (5006900) 818 5/8 (5007100) 820 (5007300) | R-4-A (5285500) R-5-A (5285900) R-6-A (5286300) R-7-A (5286700) R-7-A (5286700) | 0.392 0.420 0.449 0.471 0.485 0.499 0.517 0.531 | 9.95 10.66 11.40 11.96 12.31 12.67 13.13 13.48 | 0.447 0.480 0.509 0.536 0.550 0.564 0.582 0.596 | 11.35 12.19 12.92 13.61 13.97 14.32 14.78 15.13 | M-2 (2512100) M-3 (2512400) M-4 (2512700) M-5 (2513000) M-6 (2513300) M-8 (2513900) | 850-600-A (8405398) 850-1250-A (8405399) |
| 3/4 | 19.0 | 10 11 12 13 14 15 16 17 18 19 20 21 22 | 0.134 0.120 0.109 0.095 0.083 0.072 0.065 0.058 0.049 0.042 0.035 0.032 0.028 | 3.40 3.04 2.76 2.41 2.10 1.82 1.65 1.47 1.24 1.06 0.88 0.81 0.71 | 0.482 0.510 0.532 0.560 0.584 0.606 0.620 0.634 0.652 0.666 0.680 0.686 0.694 | 12.24 12.95 13.51 14.22 14.83 15.39 15.74 16.10 16.56 16.91 17.27 17.42 17.62 | 811 3/4 (5006401) 815 3/4 (5006801) 817 3/4 (5007001) 821 (5007400) 823 (5007600) 825 3/4 (5007800) 827 (5008000) 829 3/4 (5008200) 831 3/4 (5008400) | R-5 (5285800) R-6 (5286200) R-7 (5286600) R-8 (5287000) R-9 (5287400) R-10 (5287800) R-11 (5288200) R-12 (5288600) | 812 3/4 (5006501) 816 3/4 (5006901) 818 3/4 (5007101) 822 (5007500) 824 (5007700) 826 3/4 (5007900) 828 (5008100) 830 3/4 (5008300) 832 3/4 (5008500) | R-5-A (5285900) R-6-A (5286300) R-7-A (5286700) R-8-A (5287100) R-9-A (5287500) R-10-A (5287900) R-11-A (5288300) R-12-A (5288700) | 0.471 0.499 0.517 0.550 0.574 0.596 0.605 0.619 0.642 | 11.96 12.67 13.13 13.97 14.57 15.13 15.36 15.72 16.30 | 0.536 0.564 0.582 0.615 0.639 0.661 0.685 0.699 0.722 | 13.61 14.32 14.78 15.62 16.23 16.78 17.39 17.75 18.33 | M-5 (2513000) M-6 (2513300) M-8 (2513900) M-9 (2514200) | 850-600-A (8405398) 850-1250-A (8405399) |
| 7/8 | 22.2 | 10 11 12 13 14 15 16 17 18 | 0.134 0.120 0.109 0.095 0.083 0.072 0.065 0.058 0.049 | 3.40 3.04 2.76 2.41 2.10 1.82 1.65 1.47 1.24 | 0.607 0.635 0.657 0.685 0.709 0.731 0.745 0.759 0.777 | 15.41 16.12 16.68 17.39 18.00 18.56 18.92 19.27 19.73 | 825 7/8 (5007801) 829 7/8 (5008201) 831 7/8 (5008401) 833 (5008600) 835 (5008800) 837 (5009000) 839 (5009200) 843 (5009600) | R-10 (5287800) R-11 (5288200) R-12 (5288600) R-13 (5289000) R-14 (5289400) R-15 (5289800) R-16 (5290200) | 826 7/8 (5007901) 830 7/8 (5008301) 832 7/8 (5008501) 834 (5008700) 836 (5008900) 838 (5009100) 840 (5009300) 844 (5009700) | R-10-A (5287900) R-11-A (5288300) R-12-A (5288700) R-13-A (5289100) R-14-A (5289500) R-15-A (5289900) R-16-A (5290300) | 0.596 0.619 0.642 0.670 0.685 0.712 0.726 0.740 | 15.13 15.72 16.30 17.01 17.39 18.08 18.44 18.79 | 0.661 0.699 0.722 0.750 0.774 0.801 0.815 0.829 | 16.78 17.75 18.33 19.05 19.65 20.34 20.70 21.05 | M-8 (2513900) M-9 (2514200) M-10 (2514500) M-11 (2514800) M-12 (2515100) | 850-600-A (8405398) 850-1250-A (8405399) |
| 1 | 25.4 | 8 9 10 11 12 13 14 | 0.165 0.148 0.134 0.120 0.109 0.095 0.083 | 4.19 3.75 3.40 3.04 2.76 2.41 2.10 | 0.670 0.704 0.732 0.760 0.782 0.810 0.834 | 17.01 17.88 18.59 19.30 19.86 20.57 21.18 | 841 (5009400) 835 (5008800) 837 (5009000) 843 (5009600) 845 (5009800) 847 (5010000) 849 (5010200) | R-13 (5289000) R-14 (5289400) R-15 (5289800) R-16 (5290200) R-17 (5290600) R-18 (5291000) | 842 (5009500) 836 (5008900) 838 (5009100) 844 (5009700) 846 (5009900) 848 (5010100) 850 (5010300) | R-13-A (5289100) R-14-A (5289500) R-15-A (5289900) R-16-A (5290300) R-17-A (5290700) R-18-A (5291100) | 0.655 0.685 0.712 0.740 0.763 0.791 0.810 | 16.63 17.39 18.08 18.79 19.38 20.09 20.57 | 0.735 0.774 0.801 0.829 0.852 0.880 0.909 | 18.66 19.65 20.34 21.05 21.64 22.35 23.08 | M-9 (2514200) M-11 (2514800) M-12 (2515100) M-13 (2515400) | 1050-400 (8404200) 850-600-A (8405398) |
| 管外径 | 1/2–1-1/2 in（12.7–38.1 mm） |
|---|---|
| 管板厚度 | 12.7–57.1 mm |
| 方榫 | 3/8 in |
参数以实物和合同为准。胀管器、拔头、刀具等按管子规格配做，订购请提供管外径、壁厚、管板厚度和管材。
产品介绍
Airetool 冷凝器 / 换热器胀管器为自进式、平行胀接、滚珠轴承止推结构，标准规格覆盖 1/4–3 in 管外径、管板厚度至 6-3/4 in，更长、更大规格可定制，长度最长可做到约 16 ft（4.9 m）。
胀管器的止推环（collar）在主管板上的位置很重要：胀珠高点应位于管板内侧约 1/8 in（3 mm）处。管板厚度超过胀珠长度时需要分段胀接（step rolling），先胀最里面的位置，再调整止推环向外搭接。
选型需要提供
- 管外径
- 管壁厚或 BWG
- 管板厚度
- 管材
- 特殊情况：强化管、厚管板、双管板、折流板、管口凸出、焊接管、管子在管板附近弯曲等
参数取自 Airetool 产品样本（Equipment Group International），订货以原厂规格为准。英制单位：1 in = 25.4 mm。
常见问题
Airetool G-800 系列三珠胀管器（1/2–1-1/2 in）是什么产品？
Airetool G-800 系列三珠胀管器（1/2–1-1/2 in）是合肥兰博电力机具技术有限责任公司（兰博企业）提供的胀管器类设备，应用于电力、石化、制冷空调、海水淡化等行业的热交换器、凝汽器和管路的安装、检修与清洗。
如何获取Airetool G-800 系列三珠胀管器（1/2–1-1/2 in）的选型建议与报价？
请致电 0551-62884258 / 0551-62876222 / 0551-62884054，或发送邮件至 Lanbo@hflanbo.com.cn，说明管径、管材与工况，销售工程师将提供选型方案与报价。
能提供产品样本和报价单吗？
可以。样本不在网站公开下载，请加工程师微信，按您的工况发送对应型号的样本和报价单。
