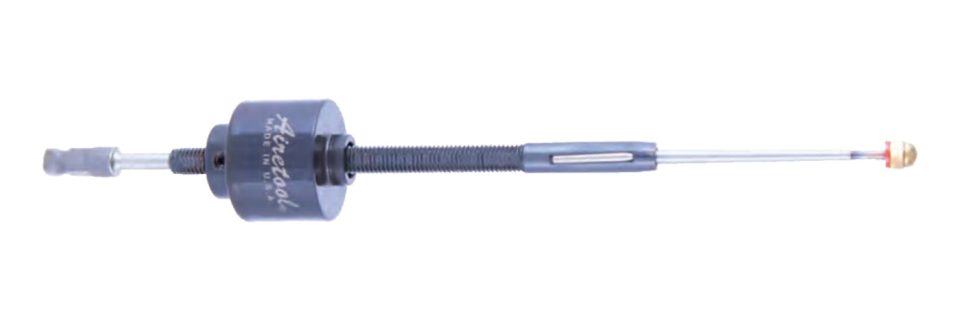

Airetool G-1300 系列胀管器（3/8 in 厚管板）
管外径 3/8 in（9.5 mm）、管板较厚时使用：胀珠长 3/4 in 适用管板厚 3/4–3 in，长 1-1/4 in 适用 1-1/4–3-1/2 in。
管外径3/8 in（9.5 mm）
管板厚度19.0–88.9 mm
产品特点
- 1/4 in 方榫
- 管板厚度超过胀珠长度时需分段胀接
技术参数
| 管外径 (in) | 管外径 (mm) | 管壁 (BWG) | 管壁 (in) | 管壁 (mm) | 管内径 (in) | 管内径 (mm) | 管板厚度 3/4 in to 3 in (19.0 mm – 76.0 mm) 胀管器号 (订货号) | 管板厚度 3/4 in to 3 in (19.0 mm – 76.0 mm) 胀珠组号 (订货号) | 管板厚度 1-1/4 in to 3-1/2 in (31.7 mm – 88.9 mm) 胀管器号 (订货号) | 管板厚度 1-1/4 in to 3-1/2 in (31.7 mm – 88.9 mm) 胀珠组号 (订货号) | 最小进入内径 (in) | 最小进入内径 (mm) | 最大胀径 (in) | 最大胀径 (mm) | 胀杆号 (订货号) 1/4 in 方榫 6.3 mm | 推荐胀管机 (订货号) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8 | 9.5 | 15 16 17 18 19 20 21 22 23 24 | 0.072 0.065 0.058 0.049 0.042 0.035 0.032 0.028 0.025 0.022 | 1.82 1.65 1.47 1.24 1.06 0.88 0.81 0.71 0.63 0.55 | 0.231 0.245 0.259 0.277 0.291 0.305 0.311 0.319 0.325 0.331 | 5.86 6.22 6.57 7.03 7.39 7.74 7.90 8.10 8.25 8.40 | 1315 (5512183) 1319 (5512187) 1317 (5512191) 1301 (5055100) 1303 (5055300) 1305 (5055500) 1307 (5055700) 1309 (5055900) 1311 (5056100) | 1315 (5512184) 903 (5174700) 907 (5174900) 909 (5175100) 911 (5175300) | 1316 (5512185) 1319-L (5512190) 1318 (5512192-5) 1302 (5055200) 1304 (5055400) 1306 (5055600) 1308 (5055800) 1310 (5056000) 1312 (5056200) | 1316 (5512180) 916-L (5512157) 904 (5174800) 908 (5175000) 910 (5175200) 912 (5175400) | 0.230 0.240 0.255 0.272 0.286 0.300 0.306 0.314 0.320 0.320 | 5.84 6.09 6.47 6.90 7.26 7.62 7.77 7.97 8.12 8.12 | 0.265 0.275 0.289 0.307 0.320 0.334 0.340 0.349 0.357 0.357 | 6.73 6.98 7.34 7.79 8.12 8.48 8.63 8.86 9.06 9.06 | M-86 (2541400) M-88 (2541600) M-80 (2540000) M-81 (2540200) M-82 (2540400) M-83 (2540600) M-84 (2540800) | 720-2500B (8405541) |
| 管外径 | 3/8 in（9.5 mm） |
|---|---|
| 管板厚度 | 19.0–88.9 mm |
参数以实物和合同为准。胀管器、拔头、刀具等按管子规格配做，订购请提供管外径、壁厚、管板厚度和管材。
产品介绍
Airetool 冷凝器 / 换热器胀管器为自进式、平行胀接、滚珠轴承止推结构，标准规格覆盖 1/4–3 in 管外径、管板厚度至 6-3/4 in，更长、更大规格可定制，长度最长可做到约 16 ft（4.9 m）。
胀管器的止推环（collar）在主管板上的位置很重要：胀珠高点应位于管板内侧约 1/8 in（3 mm）处。管板厚度超过胀珠长度时需要分段胀接（step rolling），先胀最里面的位置，再调整止推环向外搭接。
选型需要提供
- 管外径
- 管壁厚或 BWG
- 管板厚度
- 管材
- 特殊情况：强化管、厚管板、双管板、折流板、管口凸出、焊接管、管子在管板附近弯曲等
参数取自 Airetool 产品样本（Equipment Group International），订货以原厂规格为准。英制单位：1 in = 25.4 mm。
