ساحبات الأنابيب

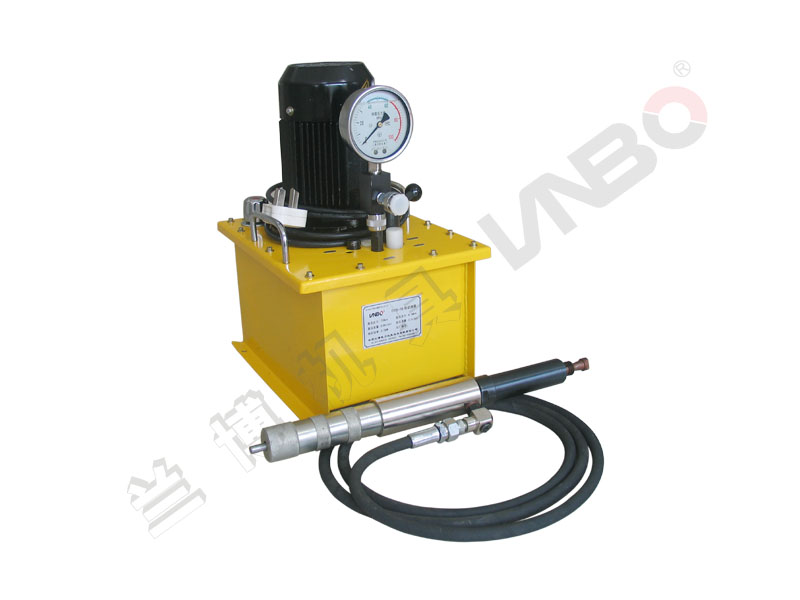

ساحب أنابيب هيدروليكي بظرف قابض YKB-5 (Hydraulic Tube Puller, Collet Type)
ساحب أنابيب هيدروليكي (Hydraulic Tube Puller) برماح سحب ذات ظرف قابض (Collet) لا تحتاج إلى ربط لولبي، لنزع الأنابيب بسرعة.
القطر الخارجي للأنبوبφ16–φ28 mm
قوة السحب المقننة6200 kgf
وزن مسدس السحب2.2 kg
المواصفات
| الطراز | مواد الأنابيب | القطر الخارجي للأنبوب (mm) | سُمك جدار الأنبوب (mm) | قوة السحب المقننة (kgf) | الضغط المقنن (MPa) | طول الشوط (mm) | وزن مسدس السحب (kg) |
|---|---|---|---|---|---|---|---|

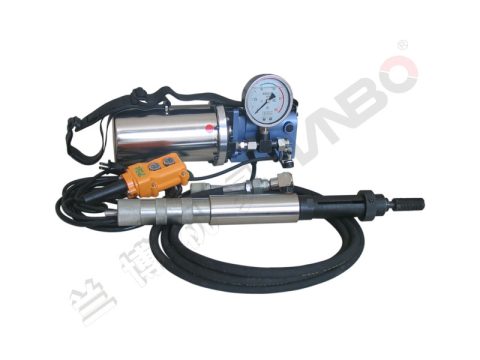

| YKB-6-1 | النحاس، الألومنيوم، التيتانيوم، الفولاذ المقاوم للصدأ | φ16–φ28 | 0.5–1.5 | 5200 | 70 | 60 | 2.2 |

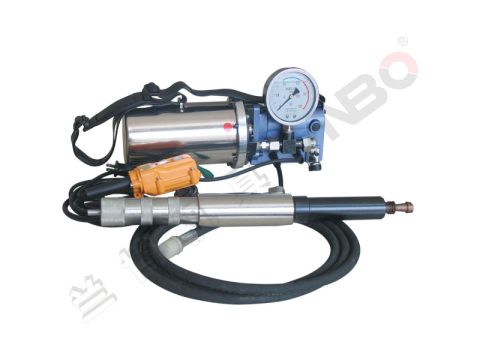

| YKB-6-2 | النحاس، الألومنيوم، التيتانيوم، الفولاذ المقاوم للصدأ | φ16–φ28 | 0.5–1.5 | 5200 | 70 | 60 | 2.2 |

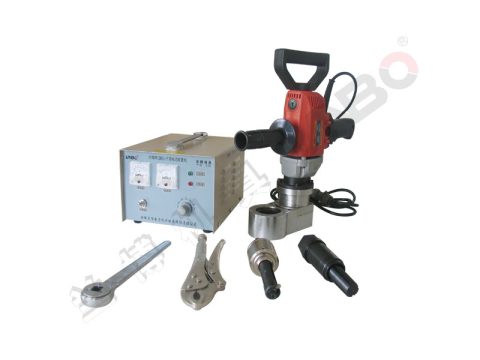

| QBG-F | النحاس، الألومنيوم، التيتانيوم، الفولاذ المقاوم للصدأ | φ15–φ28 | 0.5–1.5 | 4200 | — | — | 5.2 |

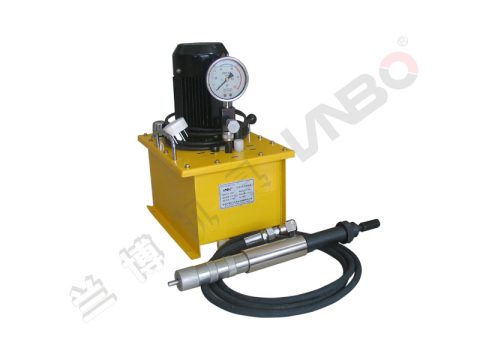

| YKB-4 | النحاس، الألومنيوم، التيتانيوم، الفولاذ المقاوم للصدأ | φ12–φ28 | 0.5–1.5 | 6200 | 63 | 60 | 2.2 |
| YKB-5 | النحاس، الألومنيوم، التيتانيوم، الفولاذ المقاوم للصدأ | φ16–φ28 | 0.5–1.5 | 6200 | 63 | 60 | 2.2 |
| LSB-2 | النحاس، الفولاذ المقاوم للصدأ، التيتانيوم، الفولاذ الكربوني | φ12–φ32 | 0.5–2 | — | — | — | — |
| القطر الخارجي للأنبوب | φ16–φ28 mm |
|---|---|
| قوة السحب المقننة | 6200 kgf |
| وزن مسدس السحب | 2.2 kg |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
الاستخدامات والمزايا:
صُممت مجموعة ساحب الأنابيب الهيدروليكي YKB-5 لنزع الأنابيب بسرعة من المبادلات الحرارية والمكثفات وأوعية الضغط الأخرى.
ويجعلها تصميمها المخصص للأعمال الشاقة مثالية لسحب عدد كبير من الأنابيب؛ كما أن رأس ساحب الأنابيب ذا الظرف القابض يوفر جهد إحكام ربط رأس ساحب الأنابيب، مما يجعله أداة رائعة لنزع الأنابيب بأعلى كفاءة.
تتضمن المجموعة:
• مسدس سحب الأنابيب
• وحدة مضخة هيدروليكية عالية الضغط
• قاطع أنابيب داخلي
• خرطوم زيت بطول 3 أمتار
• رأس ساحب الأنابيب – بظرف قابض (Collet)
• حلقة إحكام زيت احتياطية
المواصفات الفنية:
|
الطراز |
مادة الأنبوب |
القطر الخارجي للأنبوب |
سُمك جدار الأنبوب |
قوة السحب المقننة |
الضغط المقنن |
طول الشوط |
وزن مسدس السحب |
|
YKB-5 |
النحاس، الألومنيوم، التيتانيوم، الفولاذ المقاوم للصدأ |
Φ16-Φ28 |
0.5-1.5 |
6200 |
63 |
60 |
2.2 |
ملاحظة:
1. كل مقاس من رؤوس ساحب الأنابيب يناسب قطراً داخلياً واحداً فقط للأنبوب.
2. وحدة المضخة: مصدر طاقة 380V ثلاثي الأطوار، القدرة المقننة: 0.75kw.
3. يرجى تحديد مادة الأنبوب وقطره الخارجي وسُمك جداره وسُمك لوح الأنابيب عند الطلب.
التطبيقات وحل المشكلات
كيفية تسريع سحب الأنابيب من المكثف أو المبادل الحراريغالباً ما يكون سحب الأنابيب القديمة أبطأ مرحلة في أعمال استبدال الأنابيب. وقطع الأنابيب أولاً ثم استخدام ساحب الأنابيب الهيدروليكي المناسب يُحدث فرقاً كبيراً في الجدول الزمني.استبدال أنابيب المكثف ضمن جدول توقف ضيقعندما تكون فترة التوقف محددة، يجب التخطيط لاستبدال الأنابيب مسبقاً: مراحل العمل وعدد الأدوات وفريق العمل. وتوفير الأدوات والفريق معاً يقلل الانتظار في الموقع.تسرب أنابيب المبادل الحراري: السدّ أم الاستبدال؟تُسدّ التسربات القليلة عادةً. أما عندما يقترب عدد الأنابيب المسدودة من هامش التصميم، أو ينخفض الأداء، أو يكون ترقق الأنابيب عاماً، فقد حان وقت استبدال الأنابيب أو حزمة الأنابيب.مكثفات محطات الكهرباء: استبدال الأنابيب والوحدات الجديدةاستبدال الأنابيب والإصلاح الطارئ وتركيب الأنابيب في الوحدات الجديدة للمكثفات السطحية: أدوات لسحب الأنابيب وقطعها وتوسيعها ولحامها واختبار تسربها، إضافة إلى فرق العمل الميدانية.مبخرات محطات تحلية المياهتركيب الأنابيب وتوسيعها ولحام نهاياتها لأنابيب التيتانيوم والنحاس في مبخرات تحلية المياه.
الأسئلة الشائعة
ما هو ساحب أنابيب هيدروليكي بظرف قابض YKB-5 (Hydraulic Tube Puller, Collet Type)؟
ساحب أنابيب هيدروليكي بظرف قابض YKB-5 (Hydraulic Tube Puller, Collet Type) من مجموعة ساحبات الأنابيب لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار ساحب أنابيب هيدروليكي بظرف قابض YKB-5 (Hydraulic Tube Puller, Collet Type)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
