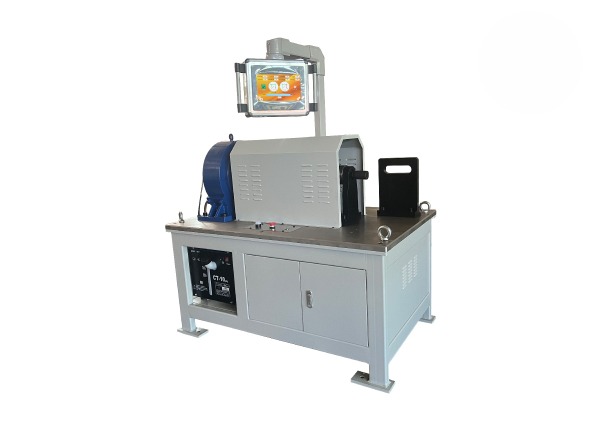

جهاز اختبار عزم الدوران الديناميكي عالي السرعة من سلسلة TQM (High-Speed Dynamic Torque Tester)
جهاز اختبار ديناميكي لعزم الدوران مصمم للأدوات عالية السرعة ذات الدوران العكسي مثل محركات توسيع الأنابيب (Tube Rollers)، ويختبر أيضًا أدوات العزم الأخرى.
نطاق عزم الدوران0.4–500 N·m / 0.3–369 ft·lbf (4 طرازات)
الشاشةعزم الدوران والسرعة والقدرة في الوقت الفعلي
واجهة الاتصالRS485، مع حفظ السجلات على الحاسوب
المزايا
- يقيس عزم الدوران والسرعة في الوقت الفعلي أثناء تشغيل الأداة
- تحكم رقمي كامل في الحمل
- منحنى تحميل قابل للضبط لتصل الأداة إلى سرعتها الكاملة قبل القياس
- حماية من الدوران العكسي لسلامة المشغل
- استشعار للانفعال بمواصفات صناعة الطيران والفضاء؛ وواجهة RS485 قياسية
المواصفات

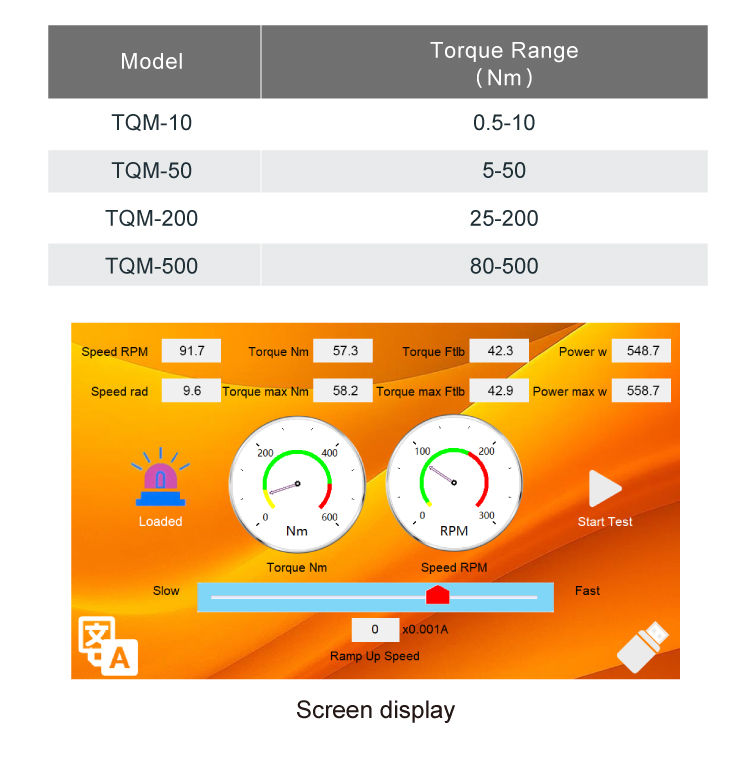

| الطراز | نطاق عزم الدوران (N·m) | نطاق عزم الدوران (ft·lbf) |
|---|---|---|
| TQM-10 | 0.4–10 | 0.3–7.4 |
| TQM-50 | 5–50 | 3.7–36.9 |
| TQM-200 | 25–200 | 18.4–148 |
| TQM-500 | 80–500 | 59.0–369 |
| نطاق عزم الدوران | 0.4–500 N·m / 0.3–369 ft·lbf (4 طرازات) |
|---|---|
| الشاشة | عزم الدوران والسرعة والقدرة في الوقت الفعلي |
| واجهة الاتصال | RS485، مع حفظ السجلات على الحاسوب |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
محوّل قياس عزم الدوران بمواصفات صناعة الطيران والفضاء.
محاكاة إلكترونية للمقاومة.
شاشة رقمية بالكامل.
اتصال RS485 لتحليل البيانات.
التطبيقات وحل المشكلات
تسرب وصلات الأنابيب الموسّعة بعد الاختبار الهيدروستاتيكي: الأسباب والحلوليعود التسرب في وصلات الأنابيب الموسّعة بلوح الأنابيب غالباً إلى التوسيع الناقص أو الزائد، أو حالة ثقوب الأنابيب، أو استخدام موسّع غير مناسب. حدّدوا الوصلات المتسربة وأعيدوا توسيعها، واستبدلوا الأنابيب المتضررة.كيفية ضبط عزم توسيع الأنابيب حسب مادة الأنبوب ومقاسهلا توجد قيمة عزم واحدة لتوسيع الأنابيب. يُحدَّد العزم بالتوسيع التجريبي وفق نسبة ترقيق الجدار التي يتطلبها التصميم، وبحسب مادة الأنبوب الفعلية ومقاسه وسُمك جداره ولوح الأنابيب.سجلات توسيع قابلة للتتبع للمفتشين والجهات المالكةكثيراً ما تتطلب المشاريع النووية ومحطات الكهرباء الكبيرة ومشاريع التصدير بيانات التوسيع لكل وصلة. وتصدّر محركات توسيع الأنابيب الكهربائية وأنظمة السيرفو المزودة بخاصية التسجيل هذه البيانات مباشرة.تجهيز خط إنتاج المبادلات الحرارية لتوسيع الأنابيب ولحامهايحتاج المصنّعون إلى وصلات ثابتة الجودة وإنتاجية أعلى واعتماد أقل على العمالة الماهرة. اختاروا التوسيع بمحرك سيرفو، والتوسيع المزدوج، واللحام الآلي، والروبوتات بما يناسب منتجاتكم وحجم إنتاجكم.كيفية فحص عزم محرك توسيع الأنابيب ومعايرتهينحرف العزم الذي يُخرجه محرك توسيع الأنابيب مع التآكل، وتنحرف معه جودة الوصلات. ويقيس جهاز اختبار العزم الديناميكي العزم الفعلي أثناء تشغيل الأداة.تصنيع المبادلات الحرارية وأوعية الضغط والغلاياتخطوط إنتاج جديدة وإنتاجية أعلى: توسيع الأنابيب بمحرك سيرفو، والتوسيع بالرأس المزدوج، واللحام الآلي للأنابيب بلوح الأنابيب، وتركيب الأنابيب بالروبوت، إضافة إلى أدوات التحزيز وتسوية النهايات.
الأسئلة الشائعة
ما هو جهاز اختبار عزم الدوران الديناميكي عالي السرعة من سلسلة TQM (High-Speed Dynamic Torque Tester)؟
جهاز اختبار عزم الدوران الديناميكي عالي السرعة من سلسلة TQM (High-Speed Dynamic Torque Tester) من مجموعة ملحقات التوسيع وأدوات القياس لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار جهاز اختبار عزم الدوران الديناميكي عالي السرعة من سلسلة TQM (High-Speed Dynamic Torque Tester)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
